Texas Instruments LM5176-Q1 Synchroner DC/DC-Auf-/Abwärtscontroller
Der synchrone LM5176-Q1 DC/DC-Auf-/Abwärtscontroller mit 4 Schaltern von Texas Instruments kann die Ausgangsspannung an, oberhalb oder unterhalb der Eingangsspannung regulieren. Der LM5176-Q1 wird über einen großen Eingangsspannungsbereich von 4,2 V bis 55 V (absolutes Maximum: 60 V) betrieben und unterstützt eine große Auswahl von Applikationen. Der LM5176-Q1 wendet eine Strommodus-Steuerung sowohl in Abwärts- und Aufwärtsbetriebsarten für eine überlegene Last- und Leitungsregelung an. Die Schaltfrequenz wird über einen externen Widerstand programmiert und kann mit einem externen Taktsignal synchronisiert werden.
Das Bauteil verfügt außerdem über eine programmierbare Soft-Start-Funktion und Schutzfunktionen (Zyklus-für-Zyklus-Strombegrenzung, Eingangsunterspannungssperre (UVLO), Ausgangsüberspannungsschutz (OVP) und Übertemperaturschutz). Darüber hinaus verfügt der LM5176-Q1 über eine optionale mittlere Eingangs- oder Ausgangsstrombegrenzung, eine optionale Frequenzspreizung zur Reduzierung von Spitzen-EMI-Emissionen und einen optionalen Hiccup-Schutz bei anhaltenden Überlastbedingungen.
Merkmale
- Nach AEC-Q100 für Fahrzeuganwendungen qualifiziert
- Temperaturklasse 1: -40 °C bis 125 °C TA
- Auf-/Abwärtscontroller mit einzelner Induktivität für die Auf-/Abwärts-DC/DC-Umwandlung
- Breiter VIN: 4,2 V (2,5 V mit Vorspannung) bis 55 V (60 V max.)
- Flexibler VOUT: 0,8 V bis 55 V
- VOUT-Kurzschlusssicherung
- Abwärts-/Aufwärtsübergang mit hohem Wirkungsgrad
- Anpassbare Schaltfrequenz
- Optionale Frequenzsynchronisierung und Dithering
- Integrierte 2A-MOSFET-Gate-Treiber
- Zyklus-für-Zyklus-Strombegrenzung und optionaler Hiccup
- Optionale mittlere Eingangs- oder Ausgangsstrombegrenzung
- Programmierbare Eingangs-Unterspannungssperre (UVLO) und Soft-Start
- Power-Good- und Ausgangsüberspannungsschutz
- Erhältlich in einem HTSSOP-28-Gehäuse
Applikationen
- Automotive-Start-Stopp-Systeme
- Backupbatterie und Laden von Superkondensatoren
- USB-Power-Delivery
- Batteriebetriebene Systeme
- LED-Beleuchtung

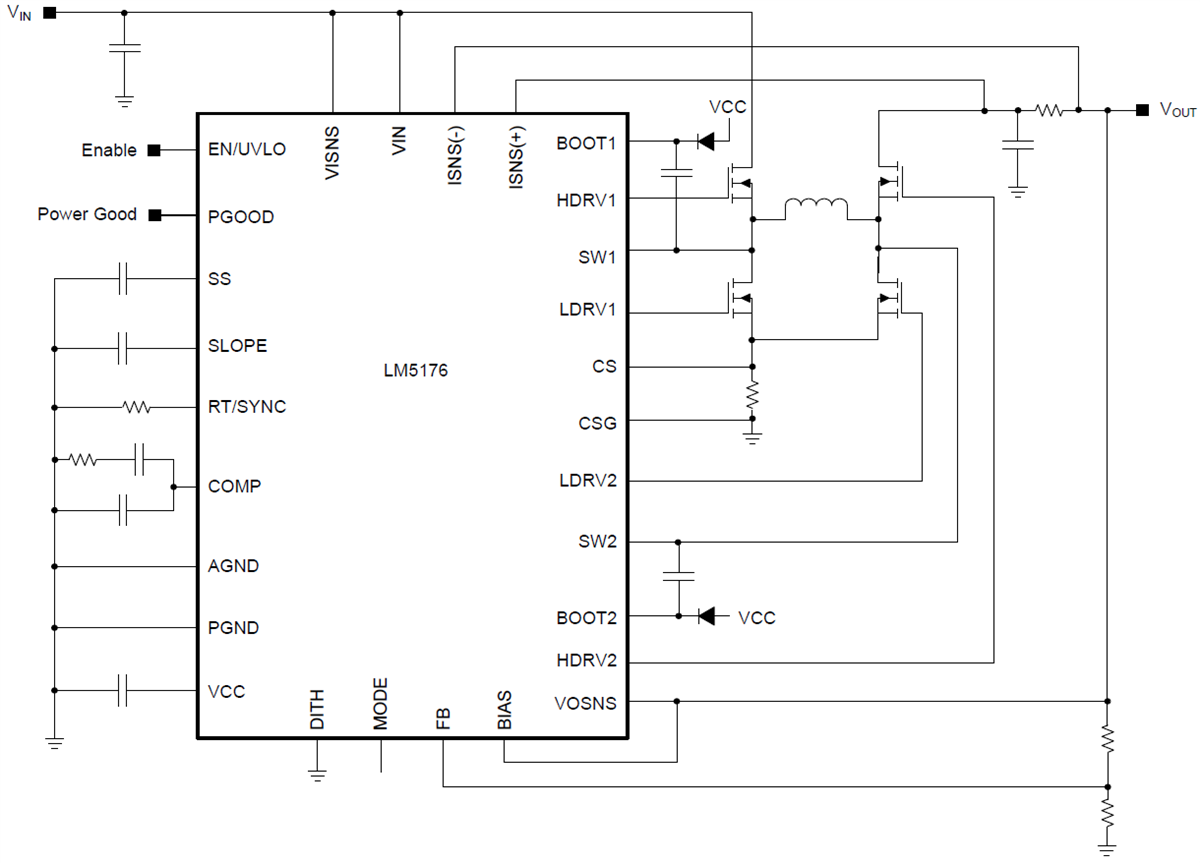

Vereinfachter Schaltplan
Veröffentlichungsdatum: 2018-10-31
| Aktualisiert: 2023-07-18
