Texas Instruments LM5158EVM-BST Wandler-Evaluierungsmodul
Das Texas Instruments LM5158EVM-BST Wandler-Evaluierungsmodul (EVM) demonstriert die Funktionen und das Betriebsverhalten des LM5158 Aufwärtswandlers mit großem Eingang und dualer zufälliger Frequenzspreizung. Die Standardkonfiguration des LM5158EVM-BST von Texas Instruments ist so ausgelegt, dass sie einen geregelten Ausgang von 12 V bei 1,2 A von einem Eingang von 3 V bis 9 V (Lastreduzierung auf 0,6 A von < 6 V Eingang) liefert und mit 2,1 MHz schaltet.
Merkmale
- Genau geregelte Ausgangsspannung von 12 V mit einer Referenzspannung mit einer Genauigkeit von 1 %
- Hoher Umwandlungswirkungsgrad von > 92 % bei Volllast
- Konstante Zyklus-zu-Zyklus-Spitzenstrombegrenzung der Induktivität über einen Eingangsspannungsbereich
- Programmierbarer Hiccup-Modus für Ausgangs-Überstromschutz
- Benutzereinstellbare Soft-Start-Zeit mit CSS
- Ausgangsüberspannungsschutz
- Schaltfrequenz: 2,1 MHz
- Mehrere BIAS-Pin- und VCC-Pin-Anschlüsse zum Testen verschiedener Konfigurationen
- BIAS verbindet sich mit VCC
- BIAS wird mit einer externen Stromversorgung geliefert
- BIAS wird von einer Ausgangsspannung geliefert
- Power-Good-Anzeige (PGOOD) mit wählbarer Pull-up-Quelle
- Externe Taktsynchronisierung
- Programmierbare duale zufällige Frequenzspreizung reduziert die EMI
Erforderliche Ausrüstung
- Netzteil
- Eine Eingangsspannungsquelle (VIN) sollte eine variable Versorgung sein, die zu 0 V bis 10 V und einer Quelle von mindestens 10 A fähig ist
- Multimeter
- Voltmeter 1
- Eingangsspannung wird von VIN+ auf VIN- geschaltet
- Voltmeter 2
- Ausgangsspannung wird von VOUT+ auf GND geschaltet
- Amperemeter 1
- Eingangsstrom, der 10 A verkraften muss (bei Bedarf kann ein Shunt-Widerstand verwendet werden)
- Amperemeter 2
- Ausgangsstrom, der 2 A verkraften muss (bei Bedarf kann ein Shunt-Widerstand verwendet werden)
- Voltmeter 1
- Elektronische Last
- Die Last sollte zu einem Konstantwiderstand (CR) oder Konstantstrom (CC) fähig sein
- Sie sollte 2 A bei 12 V sicher verarbeiten
- Oszilloskop
- Bandbreite von 20 MHz und AC-Kopplung
- Messung der Ausgangsspannungswelligkeit direkt über einen Ausgangskondensator mit einer kurzen Erdungsleitung
- Es wird nicht empfohlen, eine Erdungsverbindung mit einer langen Leitung zu verwenden, da das Rauschen in das Signal gekoppelt werden kann
- Zur Messung anderer Wellenformen, das Oszilloskop entsprechend einstellen

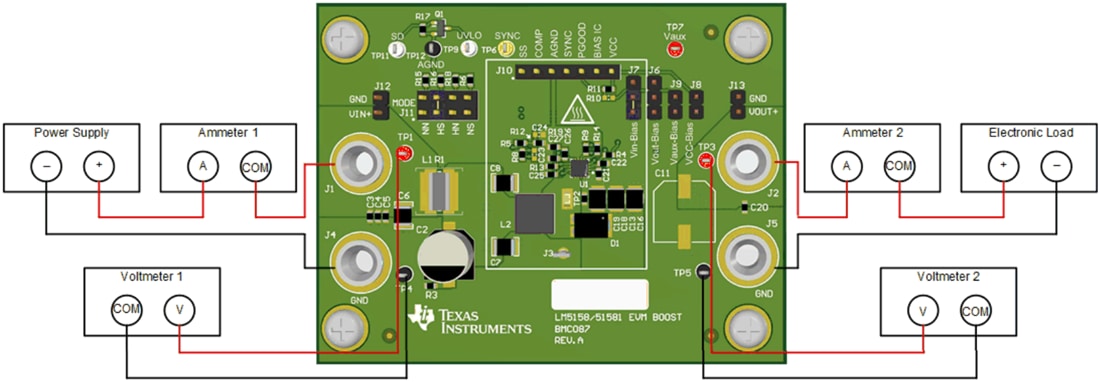

Testeinrichtung
