Texas Instruments LM5157EVM-BST Wandler-Evaluierungsmodul (EVM)
Das Texas Instruments LM5157EVM-BST Wandler-Evaluierungsmodul (EVM) demonstriert die Funktionen und das Betriebsverhalten des LM5157. Der LM5157 von Texas Instruments ist ein Aufwärtswandler mit großer Eingangsspannung und einer dualen zufälligen Frequenzspreizung. Die Standardkonfiguration ist zur Bereitstellung eines geregelten Ausgangs von 12 V bei 1,6 A von einem Eingang von 3 V bis 9 V (um die Hälfte reduzierte Last von einem Eingang von < 6 V) mit einer Schaltfrequenz von 2,1 MHz ausgelegt.
Merkmale
- Genau geregelte Ausgangsspannung von 12 V mit einer genauen Referenzspannung von 1 %
- Hoher Umwandlungswirkungsgrad von > 92 % bei Volllast
- Konstante Zyklus-für-Zyklus-Spitzenstrombegrenzung der Induktivität über den Eingangsspannungsbereich
- Mehrere BIAS-Pin- und VCC -Pin-Verbindungen zum Testen verschiedener Konfigurationen
- Die Vorspannung ist mit VCC verbunden
- Die Vorspannung wird mit einer externen Stromversorgung geliefert
- Die Vorspannung wird von einer Ausgangsspannung versorgt
- Programmierbarer Hiccup-Modus für Ausgangsüberstromschutz
- Benutzereinstellbare Soft-Start-Zeit mit CSS
- Ausgangsüberspannungsschutz
- Power-Good-Anzeige (PGOOD) mit wählbarer Pull-up-Quelle
- Schaltfrequenz: 2,1 MHz
- Externe Taktsynchronisierung
- Programmierbare duale zufällige Frequenzspreizung reduziert die EMI
Erforderliche Ausrüstung
- Strom-versorgung
- Eine Eingangsspannungsquelle (VIN) sollte eine variable Versorgung sein, die zu 0 V bis 10 V und mindestens 10 A fähig ist
- Multimeter
- Voltmeter 1
- Eingangsspannung, Verbindung von VIN+ zu VIN-
- Voltmeter 2
- Ausgangsspannung, Verbindung von VOUT+ zu GND
- Amperemeter 1
- Der Eingangsstrom muss 10 A verarbeiten können
- Ein Querwiderstand kann je nach Bedarf verwendet werden
- Amperemeter 2
- Der Ausgangsstrom muss 2 A verarbeiten können
- Ein Querwiderstand kann je nach Bedarf verwendet werden
- Voltmeter 1
- Elektronische Last
- Die Last sollte zu einem Konstantwiderstand (CR) oder Konstantstrom (CC) fähig sein
- Sie sollte 2 A bei 12 V sicher verarbeiten
- Oszilloskop
- Bandbreite von 20 MHz und AC-Kopplung
- Messung der Ausgangsspannungswelligkeit direkt über einen Ausgangskondensator mit einer kurzen Erdungsleitung
- Es wird nicht empfohlen, eine Erdungsverbindung mit einer langen Leitung zu verwenden, da das Rauschen in das Signal gekoppelt werden kann
- Zur Messung anderer Wellenformen, das Oszilloskop entsprechend einstellen

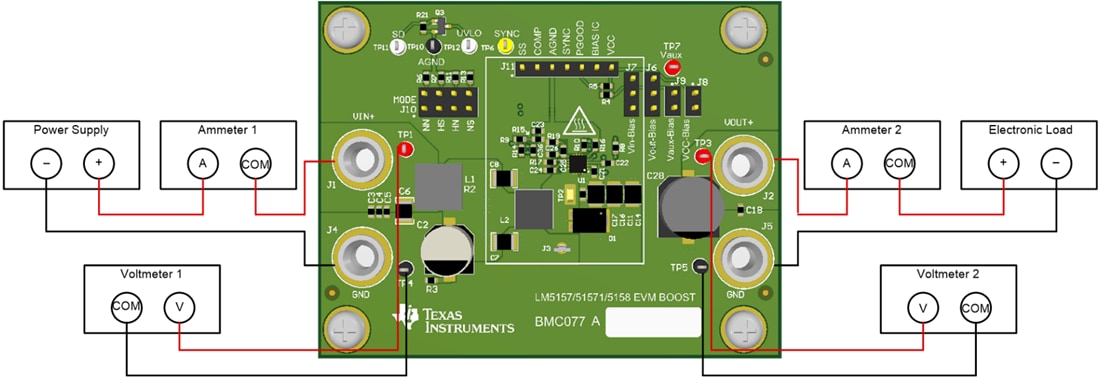

Testeinrichtung
