Texas Instruments LM2105EVM Treiber-Evaluierungsmodul (EVM)
Das Texas Instruments LM2105EVM Treiber-Evaluierungsmodul (EVM) evaluiert hauptsächlich die Leistung des LM2105. Der LM2105 ist ein High-Side-/Low-Side-Treiber mit 105 V Startspannung, einer Spitzenquelle von 0,5 A und einer Stromsenke von 0,8 A zum Ansteuern von zwei N-Kanal-MOSFETs. Dasselbe Board kann verwendet werden, um andere Pin-zu-Pin-kompatible Teile im unterstützten Gehäuse zu evaluieren. Der LM2105 hat eine geringe Laufzeitverzögerung und geringe Anpassung der Laufzeitverzögerung zwischen den steigenden und fallenden Flanken an den High-Side- und Low-Side-Ausgängen des Treibers für das zuverlässige Timing der Gate-Drive-Signale.
Das LM2105EVM von Texas Instruments kann den LM2105 evaluieren und mit den Datenblattparametern vergleichen oder extern mit Leistungsgeräten mit Flexibilitätsregelungen für den Gate-Widerstand von Quelle und Senke verbinden. Das LM2105EVM Evaluierungsboard verwendet Testpunkte für die Oberflächenmontage, um die Verbindung mit INL-, INH-, GVDD- und BST-Eingängen zuzulassen. Für die Prüfung des LM2105 stehen zahlreiche weitere Testpunkte zur Verfügung. Die Eingangsvorspannung ist so konfiguriert, dass die BST-SH-High-Side-Vorspannung von GVDD bezogen werden oder eine externe zusätzliche Vorspannung hinzugefügt werden kann, um BST-SH direkt bereitzustellen. Die Rückgaben des High-Side- und Low-Side-Treiberausgangs sind auf SH bzw. GND getrennt, um die Evaluierung der negativen SH-Spannungsfunktionen des LM2105 zu ermöglichen.
Merkmale
- Evaluierungsmodul für die Niederspannungseigenschaften des Gatetreibers LM2105
- VCC-Stromversorgungsbereich: 5 V bis 18 V
- Optimiertes PCB-Layout für Bypass-Cap für die Vorspannungsversorgung, Auswahl des Gate-Drive-Widerstands
- TTL- und CMOS-kompatible Eingänge
- Kapazitive Last, externer Gate-Drive-Widerstand und Diode für die Evaluierung des Gate-Drive-Netzwerks
- Ermöglicht eine schnelle Verifizierung der meisten Datenblatt-Parameter
- Testpunkte ermöglichen das Abtasten aller wichtigen Pins des LM2105
Erforderliche Ausrüstung
- Stromversorgung
- DC-Netzteil mit Spannung und Strom über 20 V und 1 A, beispielsweise Agilent E3634A
- Funktionsgenerator
- Zwei-Kanal-Funktionsgenerator über 10 MHz, beispielsweise Tektronics AFG3252
- Digitales Multimeter
- DMM mit Spannung und Strom über 25 V und 1 A, beispielsweise Fluke 187
- Oszilloskop
- Vier-Kanal-Oszilloskop mit 500 MHz oder mehr Bandbreite, beispielsweise DPO 7054

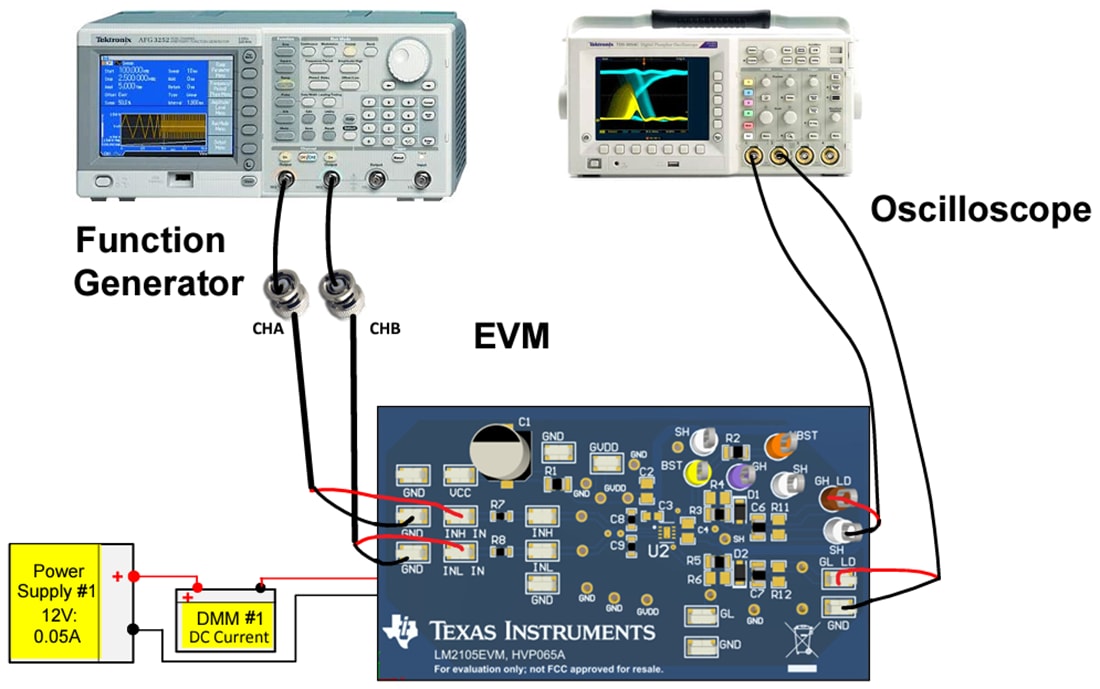

Prüfstand-Einrichtung
