Texas Instruments IWR1843 mmWave-Industrie-Radarsensor
Der Texas Instruments IWR1843 mmWave-Industrie-Radarsensor ist ein integrierter mmWave-Einzelchip-Sensor, der auf der FMCW-Radartechnologie basiert. Der IWR1843 ist für den Betrieb im 76-GHz- bis 81-GHz-Band mit einem ununterbrochenen Chirp von bis zu 4 GHz ausgelegt. Die IWR1843 Sensoren nutzen den stromsparenden 45-nm-RFCMOS-Prozess mit beispiellosen Integrationsebenen in einer extrem kleinen Baugröße. Der IWR1843 Sensoren sind eine ideale Lösung für stromsparende, selbstüberwachte, hochpräzise Radarsysteme in Industrieapplikationen, wie z. B. Gebäudeautomatisierung, Fabrikautomatisierung, Drohnen, Materialverarbeitung, Verkehrsüberwachung und Überwachung.
Der IWR1843 beinhaltet eine monolithische Implementierung eines 3TX-, 4RX-Systems mit eingebauten PLL- und A2D-Wandlern. Darüber hinaus enthält der IWR1843 ein DSP-Subsystem, das den Hochleistungs-C674x-DSP von TI für die HF-Signalverarbeitung. Das Bauteil enthält ein ARM R4F-basiertes Prozessorsubsystem, das für die Frontend-Konfiguration, -Steuerung und -Kalibrierung zuständig ist. Einfache Programmiermodelländerungen ermöglichen die Implementierung von zahlreichen Sensoren mit der Möglichkeit einer dynamischen Rekonfiguration für die Implementierung eines Multimodus-Sensors. Der Hardware-Beschleunigerblock (HWA) fungiert als Radarverarbeitung und trägt zur Speicherung von MIPS auf dem DSP für höhere Algorithmenebenen bei.
Der IWR1843 Industrie-Radarsensor wird als vollständige Plattformlösung bereitgestellt, einschließlich Referenzdesigns, Softwaretreiber, Beispielkonfigurationen, API-Leitfaden und Benutzerdokumentation von TI.
Merkmale
- FMCW-Transceiver
- Integrierte PLL, Sender, Empfänger, Basisband und A2D
- Reichweite von 76 GHz bis 81 GHz mit 4-GHz-Bandbreite verfügbar
- Vier Empfangskanäle
- Drei Sendekanäle
- Sehr genaue Chirp-Engine basierend auf Fraktional-N-PLL
- TX-Leistung: 12 dBm
- Integrierte Kalibrierung und Selbsttest (Überwachung)
- ARM® Cortex®-R4F-basiertes Funksteuerungssystem
- Integrierte Firmware (ROM)
- Selbstkalibrierungssystem über Frequenz und Temperatur
- C674x DSP für FMCW-Signalverarbeitung
- On-Chip-Speicher: 2 MB
- Cortex-R4F-Mikrocontroller für Objekterkennung und -klassifizierung und Schnittstellensteuerung
- Unterstützung für autonomer Modus (Ladenutzerapplikation von QSPI-Flash-Speicher)
- Integrierte Peripherie
- Interne Speicher mit ECC
- Host-Schnittstelle
- CAN und CAN-FD
- Leistungsmanagement
- Eingebautes LDO-Netzwerk für verbesserte PSRR
- I/Os unterstützen eine Dual-Spannung von 3,3 V/1,8 V
- Andere für Benutzerapplikationen verfügbare Schnittstellen
- Bis zu 6 ADC-Kanäle
- Bis zu 2 SPI-Kanäle
- Bis zu 2 UARTs
- I2C
- GPIOs
- 2-Spur-LVDS-Schnittstelle für ADC-Daten- und Debug-Messgeräte
- IWR1843 Fortschrittliche Funktionen
- Embedded-Selbstüberwachung ohne Mitwirkung eines Host-Prozessors
- Komplexe Basisband-Architektur
- Embedded-Störungserkennungsfunktion
- Programmierbare Phasendreher im Übertragungspfad zur Strahlformung
- Taktquelle
- Unterstützt einen externen Oszillator bei 40 MHz
- Unterstützt einen extern angetriebenen Taktgeber (quadratisch/sinusförmig) bei 40 MHz
- Unterstützt eine Quarzverbindung mit Lastkondensator von 40 MHz
- Einfaches Hardware-Design
- 161-Pin-Flip-Chip-BGA-Gehäuse mit einem Rastermaß von 0,65 mm von 10,4 mm × 10,4 mm für eine einfache Montage und ein kostengünstiges PCB-Design
- Kleine Lösungsgröße
Applikationen
- Smart/Automatik-Türöffner
- Industriesensor für Messbereich, Geschwindigkeit und Winkel
- Radar zur Sondierung des Tankfüllstands
- Abstandsmessung
- Feldtransmitter
- Verkehrsüberwachung
- Näherungsmessung
- Sicherheit und Überwachung
- Fabrikautomatisierungs-Schutzvorrichtungen
- Personenzählung
- Bewegungserkennung
Automotive-Diagramm

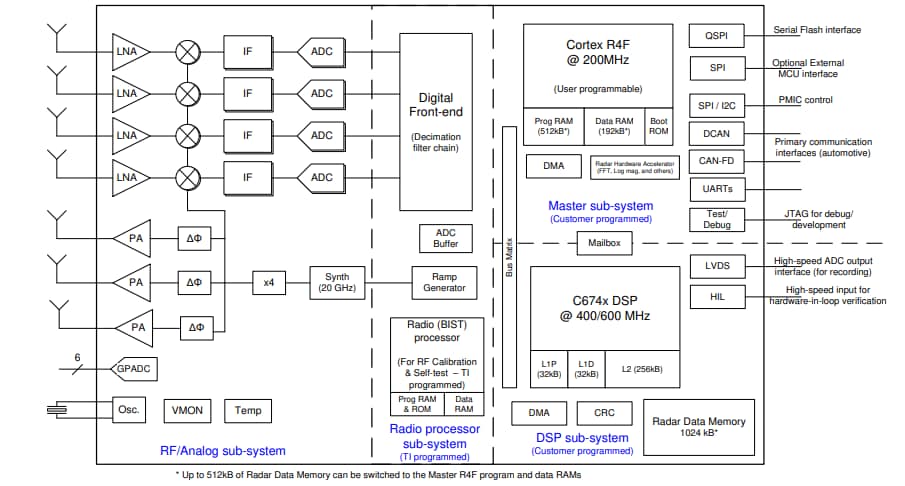

Funktionales Blockdiagramm
Evaluierungstools
Texas Instruments IWR1843BOOST Industrie-Evaluierungsmodul
Ein benutzerfreundliches Evaluierungsboard für den IWR1843 mmWave-Einzelchip-Sensor.
