Texas Instruments ISO7041 Vierkanal-Digitalisolator
Der Texas Instruments ISO7041 Vierkanal-Digitalisolator ist ein extrem stromsparender Mehrkanal-Digitalisolator, der zur Isolierung der CMOS- oder LVCMOS-Digital-I/Os verwendet werden kann. Jeder Isolationskanal hat einen logischen Eingangs- und Ausgangsbuffer, der durch eine Siliziumoxid-Isolationsbarriere (SiO2) getrennt ist. Die innovative Edge-basierte Architektur kombiniert mit einem EIN-/AUS-Keying-Modulationsschema ermöglicht diesen Isolatoren einen sehr geringem Stromverbrauch während gleichzeitig die Isoliereinstufung von 3.000 VRMS gemäß UL1577 eingehalten wird. Der dynamische Stromverbrauch pro Kanal des Bauteils liegt bei unter 120 µA/MBit/s und der statische Stromverbrauch pro Kanal beträgt bei 3,3 V 4,2 µA. Diese Funktion ermöglicht die Nutzung des ISO7041 in sowohl Leistungs- als auch thermisch eingeschränkten Systemdesigns.
Das Bauteil kann bei nur 2,25 V und bei so hoch wie 3,6 V betrieben werden und ist mit verschiedenen Versorgungsspannungen auf jeder Seite der Isolationsbarriere vollständig funktionsfähig. Der Vierkanal-Isolator ist in einem 16-QSOP-Gehäuse mit drei Vorwärtskanälen und mit einem Rückwärtskanal in einem 16-QSOP-Gehäuse verfügbar. Das Bauteil verfügt über einen Standardausgang und niedrige Optionen. Der Standardausgang ist hoch für das ISO7041 Bauteil ohne den Zusatz F und niedrig für das ISO7041F Bauteil mit dem Zusatz F im Falle des Verlusts von Eingangsleistung oder Signal.
Merkmale
- Extrem geringer Stromverbrauch
- 4,2 µA Ruhestrom pro Kanal (3,3 V)
- 15 µA pro Kanal bei 100 KBit/s (3,3 V)
- 116 µA pro Kanal bei 1 MBit/s (3,3 V)
- Robuste Isolationsbarriere
- >100 Jahre hochgerechnete Lebenszeit
- 3.000 VRMS Isolationseinstufung
- ±100 kV/µs CMTI (typisch)
- Großer Versorgungsbereich: 2,25 V bis 3,6 V
- Großer Temperaturbereich: -55 °C bis + 125 °C
- Kleines 16-QSOP-Gehäuse
- Signalrate: Bis zu 2 MBit/s
- Standardausgangs-Optionen hoch (ISO7041) und niedrig (ISO7041F)
- Robuste elektromagnetische Kompatibilität (EMC)
- ESD, EFT und Stoßstromimmunität auf Systemebene
- Sehr niedrige Emissionen
- Sicherheitsbezogene Zertifizierungen (geplant)
- UL 1577 Komponentenerkennungsprogramm
- DIN V VDE V 0884-11
- CQC-, TÜV- und CSA-Zertifizierungen
- IECEx (IEC-Norm 60079-0 und IEC 60079-11) und ATEX (EN 60079-11)
Applikationen
- 4 mA bis 20 mA Stromschleifensensor-Sender
- Fabrikautomatisierung, Prozessautomatisierung
- GPIO-, UART- und SPI-Isolierung mit geringem Stromverbrauch
Datasheets

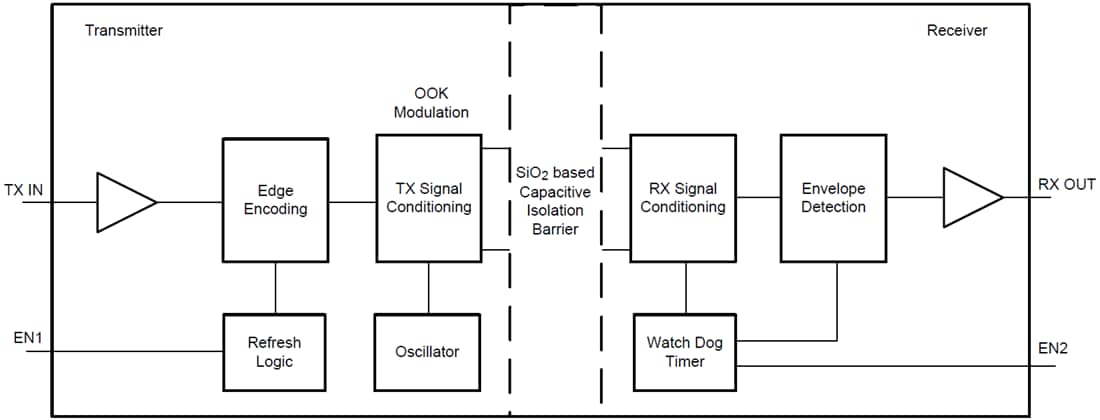

Funktionales Blockdiagramm
Dazugehöriges Development Tool
Texas Instruments ISO7041DBQEVM Isolator-Evaluierungsmodul (EVM)
Wird zur Evaluierung des ISO7041 stromsparenden Quad-Kanal-Digital-Isolators in einem 16-Pin-SSOP-Gehäuse verwendet.
