Texas Instruments INA630EVM Evaluierungsmodul
Das Evaluierungsmodul INA630EVM von Texas Instruments ist für den Anschluss von Bananensteckern an DC-Stromversorgungen mit 4,5 V bis 36 V ausgelegt. Zusätzlich werden ein Eingangs- und ein Ausgangssignal mit Bananensteckern verbunden.
Das Evaluierungsmodul INA630EVM von TI legt die Verstärkung fest, indem die diskreten Widerstände 0805 oder das Widerstandsnetzwerk RES11A implementiert werden. Die Spannungsreferenzkonfiguration wird mithilfe einer Steckbrücke oder mit Bananensteckern eingerichtet. Wichtige Signale können auch über Testpunktverbindungen angeschlossen werden.
Merkmale
- Eingang, Ausgang und Leistung werden über Bananenstecker oder Testpunkte verbunden
- Einstellung der Gain mit einem Standard-0805-Widerstand oder einem RES11A-Netzwerk
- Optionale Eingangs- und Ausgangsfilter
Applikationen
- Formierungs- und Prüfanlagen von Batteriezellen
- Elektrokardiogramm (EKG)
- Generator für Streifenmuster bei Kurzschluss für Flachbildschirme (FPD)
- Waagschale
Lieferumfang Kit
- INA630EVM Evaluierungsmodul
- Haftungsausschluss bezüglich EVM - Bitte lesen
- Antistatischer Schaum
NICHT enthalten:
• 0805-Widerstände zur Gain-Einstellung
• Kabel für Eingangs-, Ausgangs- und Stromanschlüsse
• Prüfausrüstung für Leistungs-, Eingangssignal- und Ausgangsmessungen
Ersteinrichtung

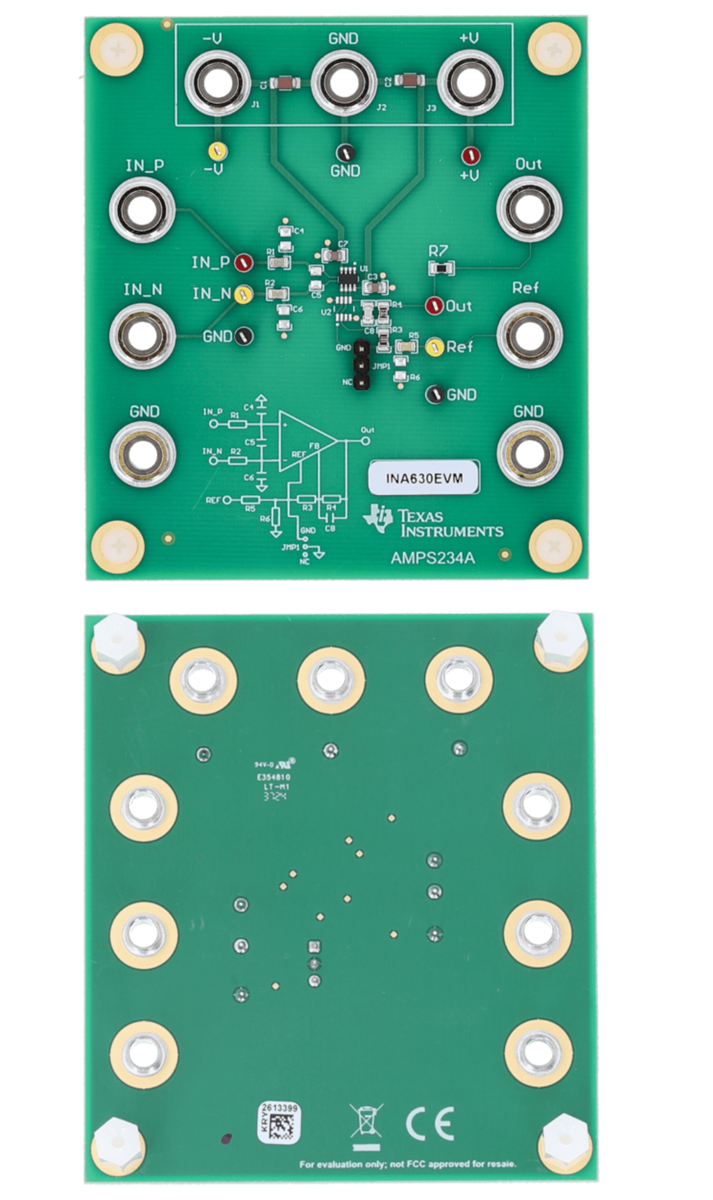

Layout
Dazugehörige Teiler
Texas Instruments RES11A/RES11A-Q1 Dünnschicht-Widerstandsteiler
Fahrzeugbauteile sind in verschiedenen Nennverhältnissen verfügbar, um ein breites Spektrum an Systemanforderungen zu erfüllen.
