Texas Instruments INA4290EVM Verstärker-Evaluierungsmodul (EVM)

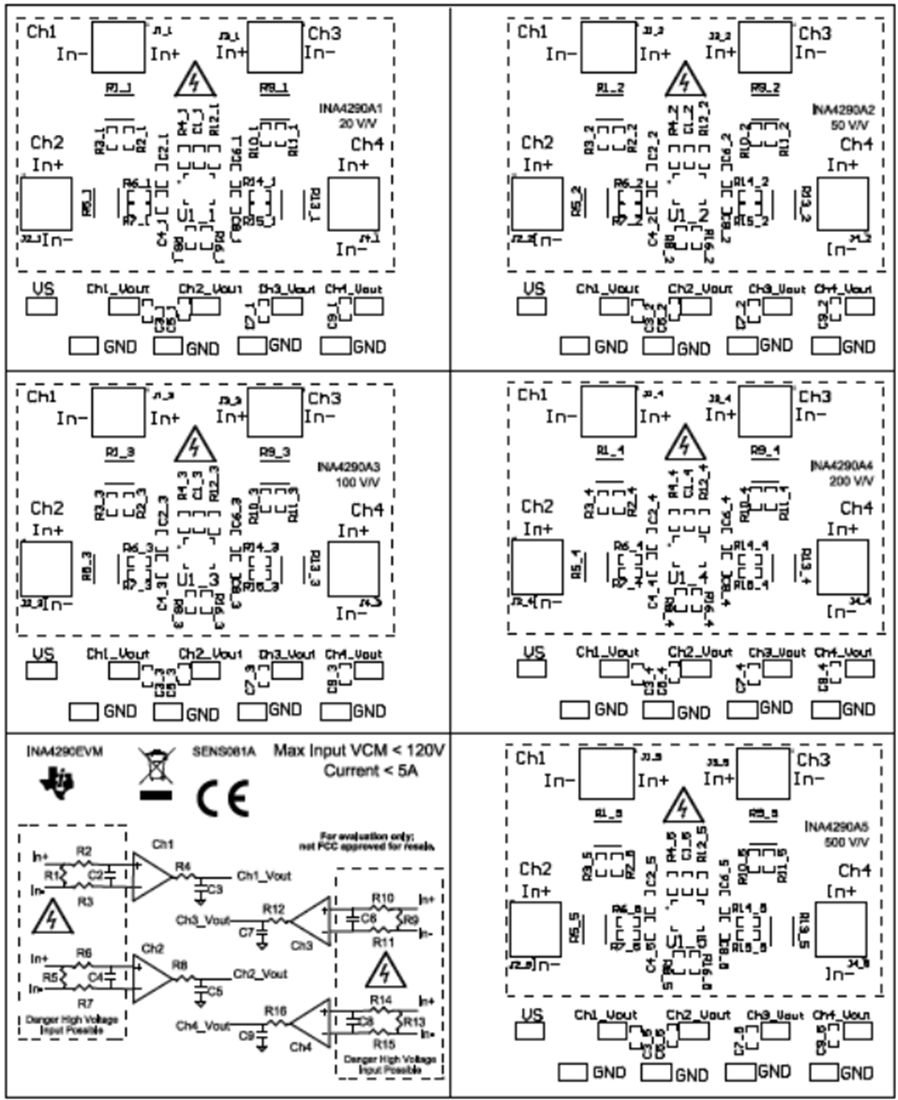

Das INA4290EVM Verstärker-Evaluierungsmodul (EVM) von Texas Instruments ist zur Evaluierung des Betriebsverhaltens des INA4290 Spannungsausgangs-Strom-Shunt-Wächters in zahlreichen Konfigurationen ausgelegt. Der Baustein INA4290 ist ein High-Side-Vierkanal-Strommessverstärker mit Spannungsausgang in einem QFN-(16)-Gehäuse. Der INA4290 verfügt über Verstärkungen, die je nach gewählter Gain-Option von 20 V/V bis 500 V/V reichen. Das INA4290EVM bietet eine grundlegende Evaluierung der Funktionen des INA4290. Das Layout der Vorrichtung soll kein Modell für die Zielschaltung sein und ist auch nicht für die Evaluierung der elektromagnetischen Kompatibilität (EMC) ausgelegt. Das INA4290EVM von Texas Instruments ist eine PCB mit fünf optionalen PCB-Ausschnitten, mit denen der Ingenieur jede der fünf Gain-Optionen (1 bis 5) testen kann. Jeder PCB-Ausschnitt verfügt über ein INA4290An Bauteil (wobei n 1, 2, 3, 4 oder 5 ist), Testpunkte und Sockel für externe Hardware-Verbindungen und Pads zum Löten von optionalen Schaltungen.
