Texas Instruments INA317 Instrumentenverstärker

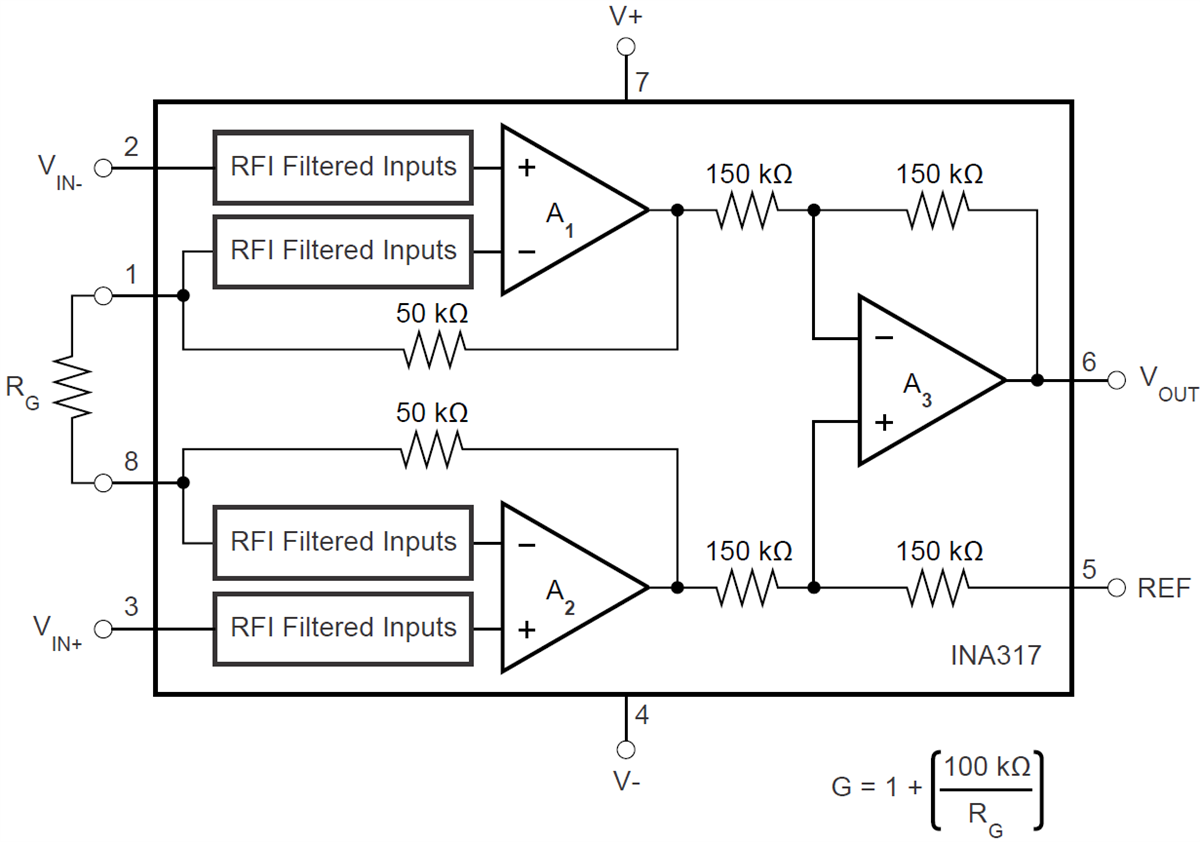

Der Texas Instruments INA317 Instrumentenverstärker, ist ein stromsparender Präzisions-Instrumentenverstärker, der eine ausgezeichnete Genauigkeit bietet. Aufgrund des vielseitigen dreifachen Operationsverstärker-Designs, der kleinen Größe und des geringen Stromverbrauchs eignet sich der INA317 für eine große Auswahl von tragbaren Applikationen. Ein einzelner externer Widerstand legt die Verstärkung von 1 bis 1.000 fest gemäß der Industriestandard-Verstärkungsausgleichung: G = 1 + (100 kΩ/RG). Der Instrumentenverstärker bietet eine geringe Offset-Spannung (75 µV, G ≥ 100), ein ausgezeichneter Offset-Spannungsdrift (0,3 µV/°C, H ≥ 100) und eine hohe Gleichtaktunterdrückung (100 dB bei G ≥ 10). Der INA317 arbeitet mit einer Stromversorgung so niedrig wie 1,8 V (±0,9 V) und mit einem Ruhestrom von 50 µA, wodurch das Bauteil in batteriebetriebenen Systemen verwendet werden kann. Das INA317 Bauteil verwendet automatische Kalibrierungstechniken über einen erweiterten industriellen Bereich und bietet eine niedrige Rauschdichte (50 nV/√Hz), die sich nach unten zu DC erweitert.
