Texas Instruments INA2290EVM Evaluierungsmodul
Das Texas Instruments INA2290EVM Evaluierungsmodul ist kompakt und verfügt über fünf vollständig unabhängige Boards, die vom Benutzer abgebrochen werden können. Das INA2290EVM Evaluierungsmodul von TI verfügt über fünf Boards mit identischem Schaltplan für jede der fünf Gain-Variationen des INA2290 Zweikanal-Bauteils mit Eingängen mit einem Gleichtakt von bis zu 120 V und einer Eingangsleistung von 5 A (On-Board-Querwiderstand).
Jedes Board bietet Testpunkte für VS, GND, OUT und für jeden Kanal einen Verteiler für VIN+ und VIN-. Eine schnelle Implementierung des Eingangsfilters und der Ausgangsfilterung sowie ein On-Board-Querwiderstand der Größe 2512 wird über Pads und Sockel ermöglicht.
Merkmale
- Einfach zu überprüfender INA2290 mit Differentialspannung oder Querwiderstand.
- Pads und Sockel ermöglichen eine schnelle und einfache Implementierung der SMD-Filterung
- Abbrechbare Panels ermöglichen dem Kunden das Experimentieren und Testen mit allen Gain-Ausführungen

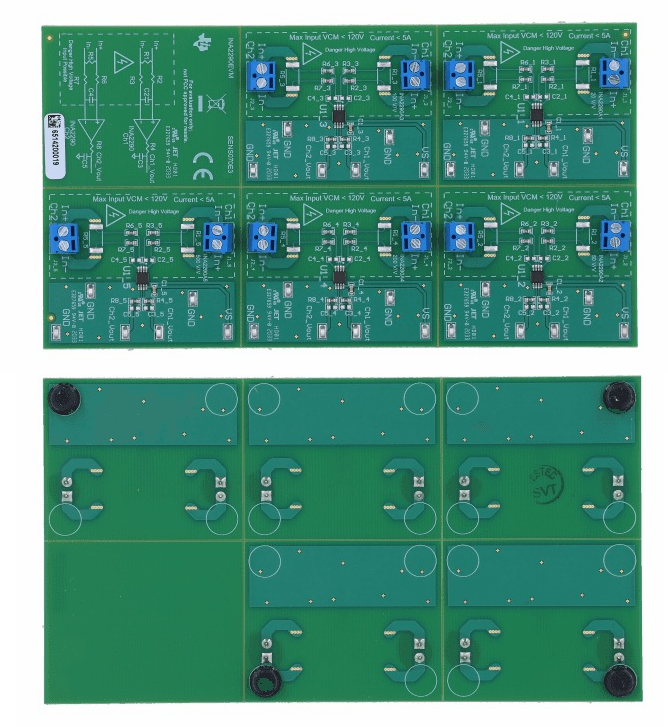

Layout der Vorder- und Rückseite
