Texas Instruments INA190/INA190-Q1 Strom-Shunt-Wächter

Texas Instruments INA190/INA190-Q1 Strom-Shunt-Wächter bieten einen Überstromschutz, eine Präzisionsstrommessung zur Systemoptimierung oder in der Rückkopplungsschaltung mit geschlossenen Regelkreisen. Diese Spannungsausgangswächter können bei Gleichtaktspannungen von -0,2 V bis +40 V, unabhängig von der Versorgungsspannung, Leistungsabfälle über Shunts erkennen. Der INA190/INA190-Q1 verfügt über fünf festgelegte Gain-Optionen von 25 V/V, 50 V/V, 100 V/V 200 V/V oder 500 V/V. Der INA190/INA190-Q1 bietet einen niedrigen Bias-Strom und ermöglicht die Nutzung von größeren Strommesswiderständen. Dies ermöglicht genaue Strommessungen im Mikroampere-Bereich.

Der Dynamikbereich der Strommessung wird durch die Nutzung der niedrigen Offsetspannung in der Nullpunktdrift-Architektur erweitert, wodurch kleine Messwiderstände mit geringerem Leistungsverlust ermöglicht werden. Die INA190 Monitore werden von einem einzelnen Netzteil von 1,7 V bis 5,5 V betrieben und ziehen wenn aktiviert, einen maximalen Versorgungsstrom von 65 µA Versorgungsstrom und wenn deaktiviert nur 0,1 µA. Zusätzliche Merkmale umfassen einen erweiterten Temperaturbereich von –40 °C bis +125 °C und eine niedrige Offsetspannung von ±15 µV (max.).

Merkmale

  • Niedrige Versorgungsspannung, VVS: 1,7 V bis 5,5 V
  • Große Gleichtaktspannung: -0,2 V bis +40 V
  • Niedriger Abschaltstrom: 100 nA (max.)
  • Niedriger Eingangs-Bias-Strom: 500 pA (typisch) (ermöglicht eine Mikroampere-Strommessung)
  • Niedrige Offsetspannung, VOS: ±15 µV (max.)
  • Genauigkeit:
    • Gain-Fehler: ±0,2 % (A1-Bauteile)
    • Offset-Drift: 0,13 µV/°C (max.)
    • Gain-Drift: 5 ppm/°C (max.)
  • Gain-Optionen:
    • INA190A1: 25 V/V
    • INA190A2: 50 V/V
    • INA190A3: 100 V/V
    • INA190A4: 200 V/V
    • INA190A5: 500 V/V
  • Ruhestrom: 50 µA bei 25 °C (typisch)
  • Gehäuse: 1,8 mm x 1,4 mm UQFN-10

Applikationen

  • Notebook-Computer
  • Handys
  • Batteriebetriebene Bauteile
  • Telekommunikationsausstattung
  • Leistungsmanagement
  • Akkuladegeräte

Datenblätter

Funktionales Diagramm

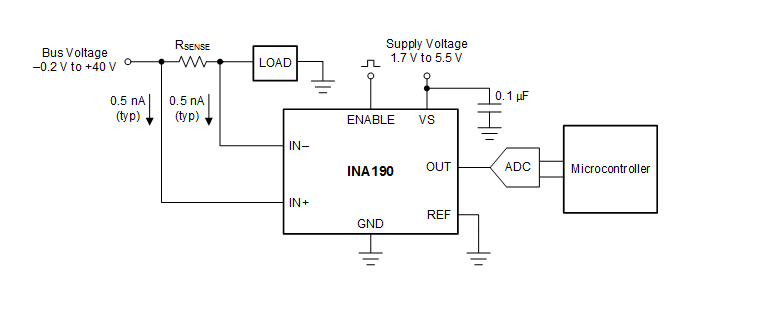

Blockdiagramm - Texas Instruments INA190/INA190-Q1 Strom-Shunt-Wächter

Evaluierungsmodul

Texas Instruments INA190EVM Stromsensoren-Evaluierungsmodul

Kleines Modul mit sechs vollständig unabhängigen Boards, die vom Benutzer abgebrochen werden können.

Learn Moreüber Texas Instruments INA190EVM Stromsensoren-Evaluierungsmodul View Productsverwandt mit Texas Instruments INA190EVM Stromsensoren-Evaluierungsmodul
Veröffentlichungsdatum: 2018-10-26 | Aktualisiert: 2025-02-05
