Texas Instruments ESDS312/ESDS314 TVS-ESD-Schutz-Diodenarrays
Die ESDS312/ESDS314 TVS-ESD-Schutz-Diodenarrays von Texas Instruments sind für einen Ethernet-, USB- und Universal-Datenleitungs-Überspannungschutz von bis zu 25 A (8/20 µs) ausgelegt. Die ESDS312, ESDS314 Bauteile sind unidirektional und gemäß des internationalen Standards IEC 61000-4-2 (Stufe 4) zum Schutz vor ESD-Stößen eingestuft. Die Bauelemente verfügen über eine IO-Kapazität von 4,5 pF pro Kanal. Daher eignen sie sich ideal für den Schutz von Hochgeschwindigkeits-Schnittstellen wie z. B. Ethernet 10/100/1000, USB 2.0 und GPIO. Der niedrige dynamische Widerstand und der geringe Klemmspannungspegel gewährleisten auf Systemebene einen Schutz gegen transiente Vorgänge.
Merkmale
- IEC 61000-4-2 Stufe 4 ESD-Schutz
- ±30 kV Kontaktentladung
- ±30 kV Luftspaltentladung
- IEC 61000-4-4 EFT-Schutz
- 80 A (5/50 ns)
- IEC 61000-4-5 Überspannungsschutz
- 25 A (8/20 µs)
- Niedrige Stoß-Klemmspannung von 6,5 V bei 25 A Ipp
- IO-Kapazität
- 4,5 pF (typisch)
- DC-Durchbruchspannung: 5,5 V (mind.)
- Extrem niedriger Ableitstrom: 5 nA (typisch)
- Unterstützt Hochgeschwindigkeitsschnittstellen bis zu 5 GBit/s
- Industrieller Temperaturbereich: -40 °C bis +125 °C
- Einfaches Durchlauf-Routing-Gehäuse (ESDS312)
Applikationen
- Endgeräte
- Ethernet-Schalter
- Zugangspunkte
- Gateways
- Drucker
- DVR und NVR
- Schnittstellen
- Ethernet 10/100/1000 MBit/s
- USB 2.0
- GPIO

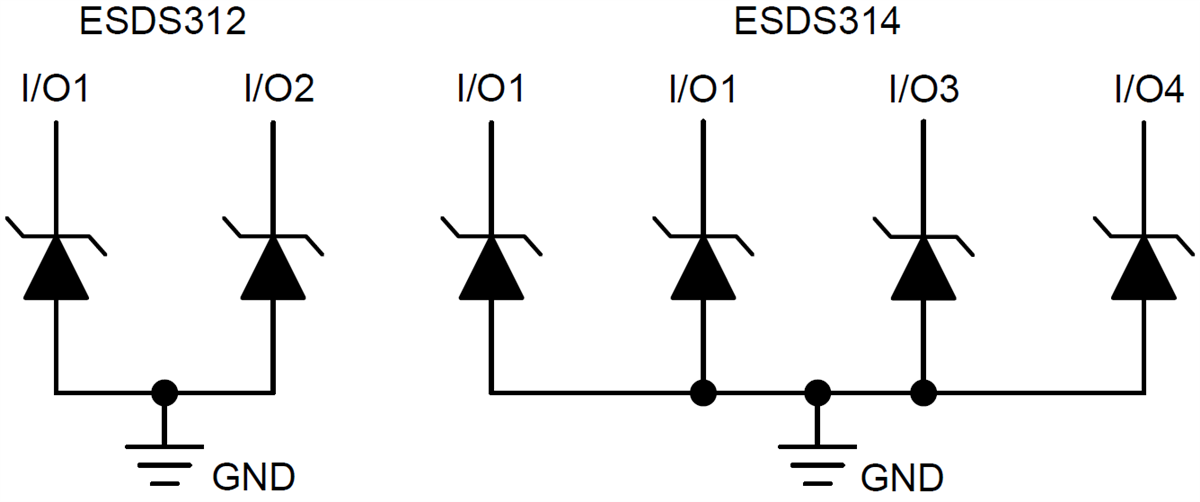

Funktionales Blockdiagramm
Veröffentlichungsdatum: 2018-10-22
| Aktualisiert: 2024-04-19
