Texas Instruments ESD341 TVS-ESD-Schutzdiode

Die Texas Instruments ESD341 TVS-ESD-Schutzdiode ist eine TVS-ESD-Schutzdiode für den HDMI-1.4-Schaltungsschutz. Der ESD341 ist für die Ableitung von ESD-Stromschlägen auf dem in der internationalen Norm IEC 61000-4-2 (Stufe 4) angegebenen Höchstwert ausgelegt. Dieses Bauteil verfügt über eine IO-Kapazität von 0,66 pF (typisch), die einen Hochgeschwindigkeits-Schnittstellenschutz von bis zu 3,4 GBit/s ermöglicht, einschließlich Unterstützung für Protokolle, wie z. B. HDMI 1.4b. Der niedrige dynamische Widerstand und die niedrige Klemmspannung gewährleisten einen Schutz gegen Überspannungsereignisse auf Systemebene.

Die ESD-Einstufung von 30 kV und der Überspannungsschutz von 5,4 A bieten einen robusten Überspannungsschutz in einem winzigen Gehäuse zum Schutz von 3,6-V-Stromschienen in tragbaren Elektronikapplikationen und anderen platzbeschränkten Applikationen, wie z. B. Wearables. Der ESD341 von Texas Instruments wird im Industriestandard-0201-Gehäuse (DPL) angeboten.

Merkmale

  • ESD-Schutz gemäß IEC 61000-4-2 Stufe 4
    • Kontaktentladung: 30 kV
    • Luftspaltentladung: 30 kV
  • Überspannungsschutz gemäß IEC 61000-4-5: 5,4 A (8/20 µs)
  • IO-Kapazität: 0,66 pF (typisch)
  • DC-Durchschlagspannung: ±6,2 V (typisch)
  • Extrem niedriger Ableitstrom: 100 nA (max.)
  • Niedrige ESD-Klemmspannung: 10,2 V bei 16 A TLP
  • Niedrige Einfügungsdämpfung: 5 GHz (-3 dB Bandbreite, DPL)
  • Unterstützt Hochgeschwindigkeits-Schnittstellen von bis zu 3,4 GBit/s
  • Industrie-Temperaturbereich: -40 °C bis +125 °C
  • Platzsparender 0201-Industriestandard-Footprint (0,6 mm × 0,3 mm × 0,3 mm)

Applikationen

  • Endgeräte
    • Wearables
    • Smart-Lautsprecher
    • Tragbare Elektronik
    • Elektrokleingeräte
    • Laptops und Desktops
    • Fernseher und Monitore
    • Haupteinheit
    • Rücksitz-Entertainmentsystem
    • Dockingstationen
  • Schnittstellen
    • USB 2.0
    • USB 3.0
    • HDMI 1.4 und 2.0
    • LVDS
    • DisplayPort
    • SIM-Karte

Typische Applikation

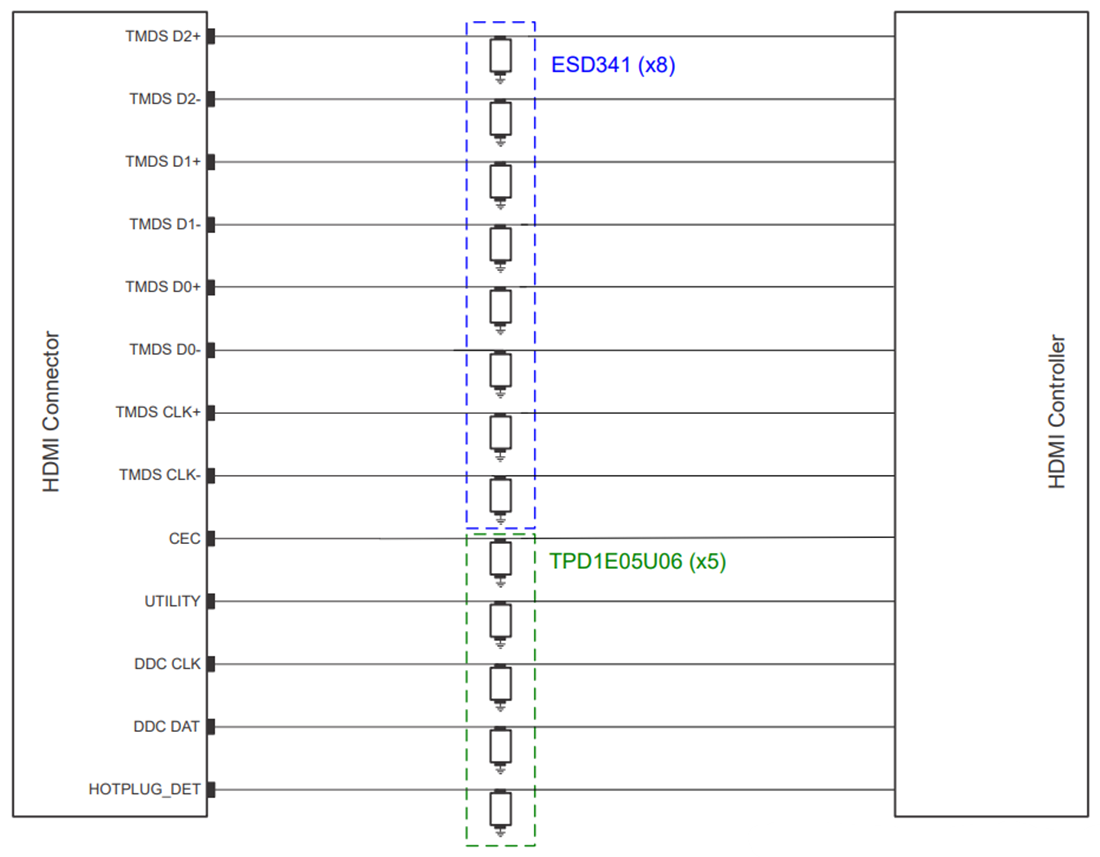

Applikations-Schaltungsdiagramm - Texas Instruments ESD341 TVS-ESD-Schutzdiode

Verwandtes Development Tool

Texas Instruments ESDEVM-Evaluierungsmodul (EVM)

Ist mit allen herkömmlichen ESD-Footprints verfügbar, um eine beliebige Anzahl von Bauteilen zu testen.

Learn Moreüber Texas Instruments ESDEVM-Evaluierungsmodul (EVM) View Productsverwandt mit Texas Instruments ESDEVM-Evaluierungsmodul (EVM)
Veröffentlichungsdatum: 2022-09-06 | Aktualisiert: 2022-09-20
