Texas Instruments ESD321 30kV-Einkanal-ESD-Schutzdioden

Texas Instruments ESD321 30kV-Einkanal-ESD-Schutzdioden sind unidirektional und verfügen über einen niedrigen dynamischen Widerstand und eine geringe Klemmspannung. Die Bauteile sind in einem 0402-Industriestandard-Gehäuse mit einem industriellen Temperaturbereich untergebracht. Die ESD321 ist zum Schutz vor ESD-Stößen bis zu ±30 kV eingestuft. Dies entspricht dem internationalen Standard IEC 61000-4-2. Der Schutz auf Systemebene gewährleistet Schutz gegen transiente Ereignisse mit einem extrem niedrigen dynamischen Widerstand (0,13 Ω) und einer extrem niedrigen Klemmspannung (6,8 V bei 16 A TLP). Der ESD321 eignet sich zum Schutz von Schnittstellen, wie z. B. USB 2.0 und Ethernet 10/100/1000 MBit/s und bietet eine niedrige Kapazität von 0,9 pF I/O.

Merkmale

  • IEC 61000-4-2 Stufe 4 ESD-Schutz
    • ±30 kV Kontaktentladung
    • ±30 kV Luftspaltentladung
  • IEC 61000-4-4 EFT-Schutz
    • 80 A (5/50 ns)
  • IEC 61000-4-5 Überspannungsschutz
    • 6 A (8/20 µs)
  • DC-Durchbruchspannung: 4,5 V (mind.)
  • Niedriger Ableitstrom: 0,1 nA (typisch)
  • Extrem niedrige ESD-Klemmspannung
    • 6,8 V bei 16 A TLP (I/O bis GND)
    • RDYN: 0.13 Ω (I/O bis GND)
  • Industrieller Temperaturbereich: -40 °C bis +125 °C
  • I/O-Kapazität: 0,9 pF (typisch)
  • 0402-Industriestandard-Gehäuse (DFN1006P2)

Applikationen

  • Endgeräte
    • Wearables
    • Industrie- und Service-Roboter
    • Desktop- und Laptop-Computer
    • Mobiltelefone und Tablets
    • Set-Top-Boxen
    • DVR und NVR
    • Fernseher und Monitore
    • EPOS (Elektronische Kassenterminals)
  • Schnittstellen
    • USB 2.0/1.1
    • GPIO
    • Ethernet 10/100/1000 MBit/s
    • Drucktaster
    • Audio

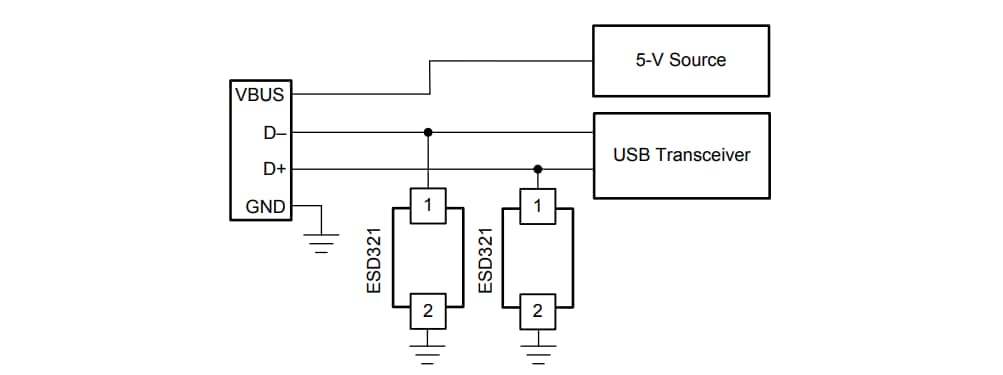

Blockdiagramm

Blockdiagramm - Texas Instruments ESD321 30kV-Einkanal-ESD-Schutzdioden
Veröffentlichungsdatum: 2018-09-21 | Aktualisiert: 2023-05-01
