Texas Instruments DRV8955 Quad-Halbbrücken-Treiber
Der Texas Instruments DRV8955 Quad-Halbbrücken-Treiber bietet vier individuell steuerbare Halbbrücken-Treiber für Industrieapplikationen. Das Bauteil kann für den Antrieb von bis zu vier Magnetlasten, zwei DC-Motoren, einem Schrittmotor oder anderen Lasten verwendet werden. Der Ausgangstreiber für jeden Kanal besteht aus n-Kanal-Leistungs-MOSFETs, die in einer Halbbrücke konfiguriert sind. Eine einfache PWM-Schnittstelle (IN/IN) ermöglicht eine einfache Anbindung an den Controller. Separate Eingänge zur unabhängigen Steuerung jeder Halbbrücke werden bereitgestellt. Darüber hinaus können die Ausgänge parallelgeschaltet werden, um mehr Strom für Ausgangslasten bereitzustellen.
Der DRV8955 von Texas Instruments wird mit einer einzelnen Stromversorgung betrieben und unterstützt einen großen Eingangsversorgungsbereich von 4,5 V bis 48 V. Ein stromsparender Schlafmodus wird bereitgestellt, um eine niedrige Ruhestromaufnahme zu erreichen, indem ein großer Teil der internen Schaltung abgeschaltet wird. Interne Schutzfunktionen werden für eine Unterspannungssperre, einen Überstromschutz auf jedem FET, eine Kurzschluss-Sicherung und eine Übertemperatur bereitgestellt. Fehlerbedingungen werden durch einen nFAULT-Pin angezeigt.
Merkmale
- Quad-Halbbrücken-DC-Motortreiber
- Kann bis zu vier Magnetlasten, zwei DC-Motoren, einen Schrittmotor oder andere Lasten ansteuern
- Vollständige individuelle Halbbrückensteuerung
- Integrierte Strommessung und -Regelung
- Betriebsversorgungsspannungsbereich: 4,5 V bis 4 V
- Pin-zu-Pin-kompatibel mit
- DRV8932: 33 V, 900 mΩ HS + LS
- DRV8935: 33 V, 330 mΩ HS + LS
- Digitale IN/IN-Steuerungsschnittstelle nach Industriestandard
- Halbbrücken können zur Erhöhung des Ausgangsstroms parallelgeschaltet werden
- Konfigurierbarer Off-Time-PWM-Stromteiler
- 7 µs, 16 µs, 24 µs oder 32 µs
- Unterstützt 1,8-V-, 3,3-V- und 5-V-Logikeingänge
- Schlafmodus mit niedrigem Stromverbrauch (2 µA)
- Frequenzspreizungstaktung für geringe EMI
- Schutzfunktionen
- VM-Unterspannungssperre (UVLO)
- Ladungspumpen-Unterspannung (CPUV)
- Überstromschutz (OCP)
- Thermische Abschaltung (OTSD)
- Fehlerzustandsausgabe (nFAULT)
Applikationen
- Kühlschrank-Dämpfer und Eismaschine
- Textilmaschinen
- Fabrikautomatisierung und Robotik
- Büro- und Heimautomatisierung
- Waschmaschinen, Trockner und Geschirrspüler
- Spielautomaten
- Universal-Magnetlasten

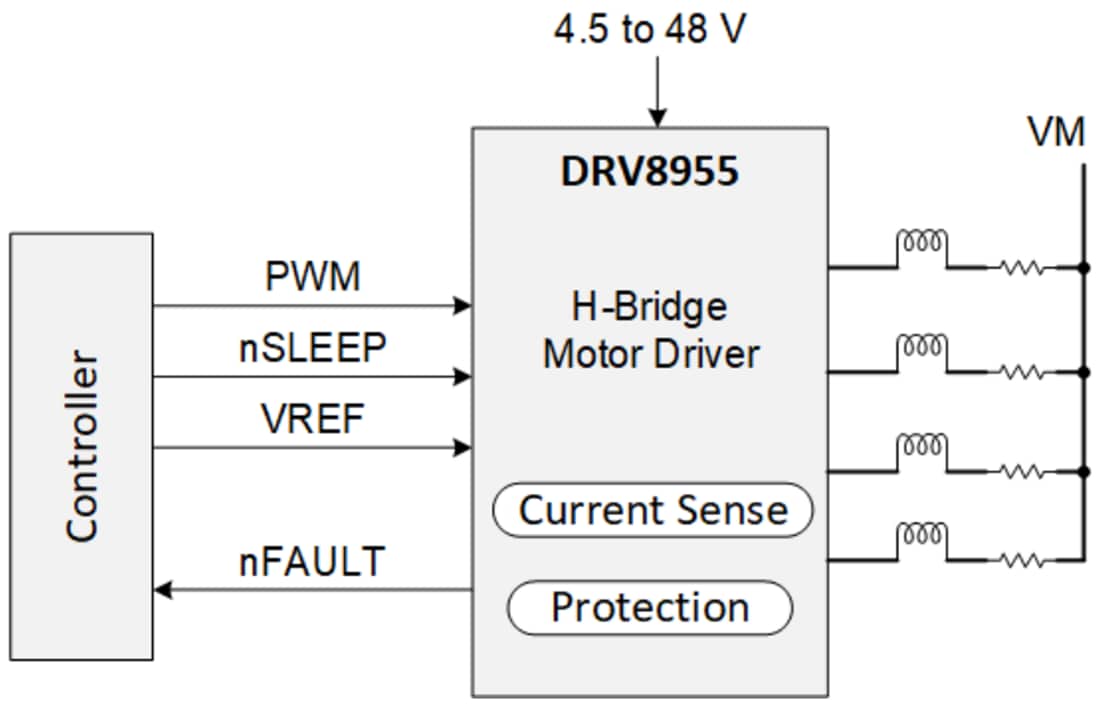

Vereinfachter Schaltplan
Veröffentlichungsdatum: 2021-01-22
| Aktualisiert: 2022-03-11
