Texas Instruments DRV8601 Haptischer Treiber
Der Texas Instruments DRV8601 ist ein haptischer Treiber mit Einzelversorgung, der für den Antrieb eines DC-Motors (Exzentrische Rotationsmasse oder ERM) oder eines linearen Vibrators (Linearer Resonanzaktor oder LRA) mit einem einendigen PWM-Eingangssignal optimiert ist. Mit einer schnellen Einschaltzeit von 100 µs ist der DRV8601 ein ausgezeichneter haptischer Treiber für den Einsatz in Handys und anderen tragbaren elektronischen Geräten.
Mit einer 3,3-V-Versorgung treibt der DRV8601 bis zu 400 mA an. Eine Rail-to-Rail-Ausgangsschwingung in der Nähe und unter Last sorgt für einen ausreichenden Spannungsantrieb für die meisten DC-Motoren. Mit dem Differenzialausgangsantrieb kann die Polarität der Spannung am Ausgang schnell umgekehrt werden, wodurch die Motordrehzahl sowohl im als auch gegen den Uhrzeigersinn gesteuert werden kann, was ein schnelles Anhalten des Motors ermöglicht. Ein großer Eingangsspannungsbereich ermöglicht eine präzise Drehzahlsteuerung von sowohl DC-Motoren als auch linearen Vibratoren.
Mit einem typischen Ruhestrom von 1,7 mA und einem Abschaltstrom von 10 nA eignet sich der DRV8601 hervorragend für tragbare Applikationen. Der DRV8601 von Texas Instruments verfügt über eine thermische Kurzschluss-Sicherung und eine Ausgangs-Kurzschluss-Sicherung, um zu verhindern, dass das Bauteil während Fehlerbedingungen beschädigt wird.
Merkmale
- Hochstromausgang: 400 mA
- Großer Versorgungsspannungsbereich (2,5 V bis 5,5 V) für den direkten Batteriebetrieb
- Niedriger Ruhestrom: 1,7 mA (typisch)
- Schnelle Einschaltzeit: 100 µs
- Niedriger Abschaltstrom: 10 nA
- Ausgangskurzschluss-Sicherung
- Thermischer Schutz
- Freigabe-Pin ist 1,8-V-kompatibel
- Erhältlich in einem VQFN-Gehäuse (DRB) von 3 mm × 3 mm und einem MicroStar-Junior™-PBGA-Gehäuse (ZQV) von 2 mm × 2 mm
Applikationen
- Handys
- Tablets
- Tragbare Spielkonsolen
- Tragbare Navigationsgeräte
- Gerätekonsolen

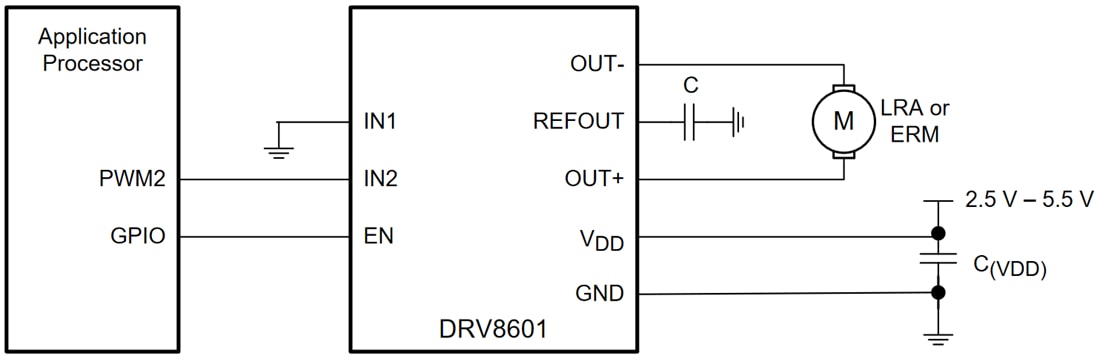

Funktionales Blockdiagramm
