Texas Instruments DRV8376EVM Evaluierungsmodul
Das Texas Instruments DRV8376EVM Evaluierungsmodul bietet einen integrierten IC für Dreiphasen-Motortreiber-Applikationen. Das Bauteil ist mit einem Einzelchip-Leistungsstufendesign ausgestattet, das Benutzern den Antrieb von bürstenlosen 4,5 V- bis 65 V-DC-Motoren ermöglicht.
Das Mikrocontroller-basierte Board TMS320F280049C implementiert die Hardware des Bauteils DRV8376 von TI und verfügt über eine Referenzsoftware, die wesentliche Signale an das DRV8376 überträgt, um einen bürstenlosen 3-Phasen-DC-Motor zu betreiben.
Die GUIComposer Software ermöglicht Benutzern das Programmieren von Einstellungen, das Drehen des Motors und die Überwachung des Systems auf Fehlerbedingungen.
Merkmale
- 4,5 V bis 65 V Betriebsspannung (70 V absolutes max.)
- Hohe 4,5 A-Spitzenausgangsstrombelastbarkeit
- AVDD - und GVDD -Regler
- Versorgungs- und Fehler-LEDs
- Integrierte CSAs für dreiphasige Low-Side-Strommessung
- C2000 (LAUNCHXL-F280049C) Trapezförmige Firmware mit Sensoren verfügbar
Applikationen
- Bürstenlose DC-Motormodule (BLDC)
- HLK-Motoren
- Büroautomatisierungsmaschinen
- Fabrikautomatisierung und Robotik
- Drahtloser Antennenmotor
- Geldautomaten (Automated Teller Machines, ATM)
- Drohnen
Lieferumfang Kit
- DRV8376EVM
- Haftungsausschluss bezüglich EVM - Bitte lesen
Dazugehöriger Motortreiber
Texas Instruments DRV8376 Integrierter Dreiphasen-FET-Motortreiber
Dieses Bauteil bietet einen Gate-Drive und eine Leistungsstufe für den Antrieb von bürstenlosen 4,5-V- bis 65-V-DC-Motoren.
Kit
Texas Instruments LAUNCHXL-F280049C LaunchPad Development Kit
Kostengünstiges Evaluierungs- und Development-Tool für die Piccolo F28004x-Baureihe (einschließlich InstaSPIN-FOC).

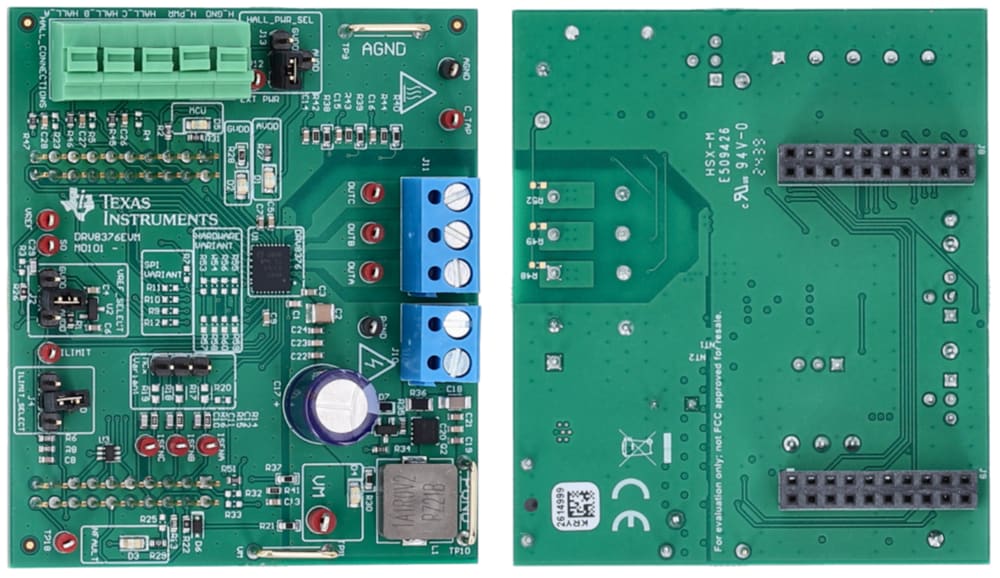

Layout
Vereinfachtes Schaltbild

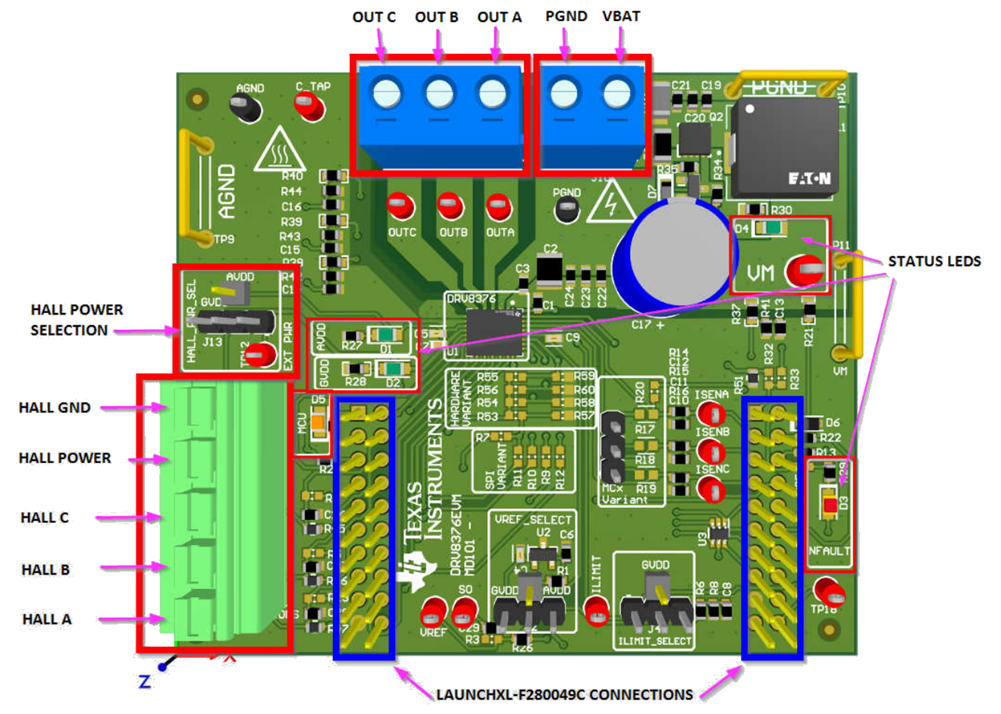

Wichtige Hardware-Blöcke
DRV8376EVM LaunchXL-F280049C-Verbindung

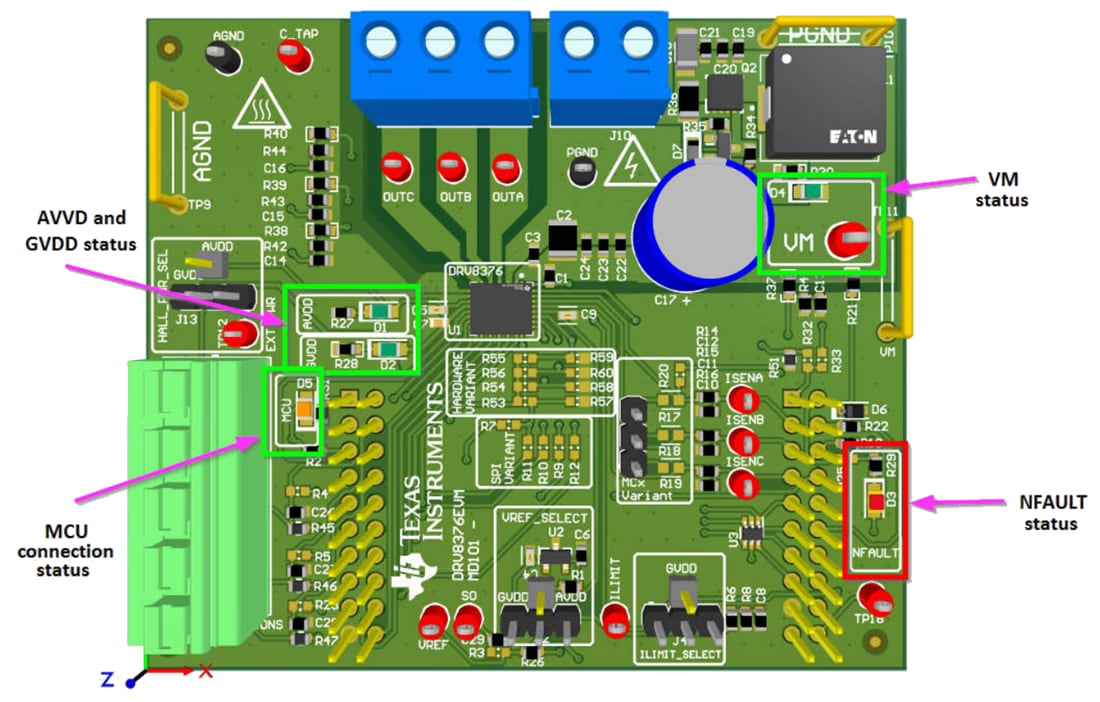

LED-Anzeigen
Veröffentlichungsdatum: 2025-05-23
| Aktualisiert: 2025-06-03
