Texas Instruments DRV8212P H-Brücken-Motortreiber

Der Texas Instruments DRV8212P 12-V-H-Brücken-Motortreiber mit 3 A bietet eine PWM-Steuerung mit stromsparendem Ruhemodus, der für Systeme mit niedrigeren Stromanforderungen optimiert ist. Die DRV8212P Motortreiber sind integrierte Motortreiber mit vier n-Kanal-Leistungs-FETs, einem Ladungspumpenregler und einer Schutzschaltung. Die Tripler-Ladungspumpen-Architektur ermöglicht dem Bauteil einen Betrieb bis hinunter zu 1,65 V, um Versorgungsschienen von 1,8 V und niedrige Batteriebedingungen zu ermöglichen. Die Ladungspumpe enthält alle Kondensatoren, um die Gesamtlösungsgröße des Motortreibers auf einer PCB zu reduzieren und einen Betrieb mit einem Tastverhältnis von 100 % zu ermöglichen.

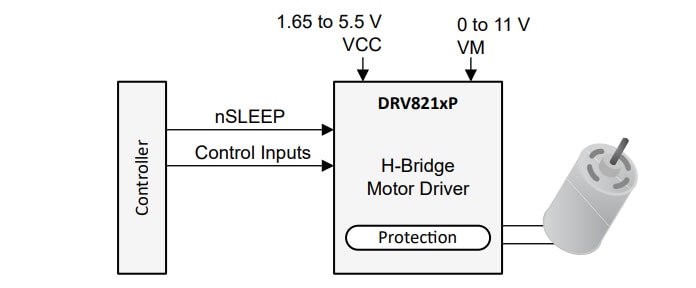

Der TI DRV8212P unterstützt eine Industriestandard-PWM-Steuerschnittstelle (IN1/IN2). Der nSLEEP-Pin steuert einen stromsparenden Ruhemodus, der eine extrem niedrige Ruhestromaufnahme durch Deaktivierung der internen Schaltung erzielt. Das Bauteil liefert einen Spitzenausgangsstrom von bis zu 4 A und arbeitet mit einer Versorgungsspannung von 1,65 V bis 5,5 V.

Der DRV8212P verfügt über robuste interne Schutzfunktionen, einschließlich Unterspannungsabschaltung (UVLO), Ausgangsüberstrom (OCP) und Übertemperatur (TSD).

Der DRV8212P ist Teil einer Produktfamilie von Bauteilen, die in Pin-zu-Pin-, skalierbaren R_DS(on)- und Versorgungsspannungsoptionen zur Unterstützung von verschiedenen Lasten und Versorgungsschienen mit minimalen Designänderungen verfügbar sind. Diese Bauteilefamilie umfasst DRV8210, DRV8210P, DRV8212, DRV8212P und DRV8220.

Merkmale

n-Kanal-H-Brücken-Motortreiber
- MOSFET On-Widerstand: HS + LS 280 mΩ
- Steuert einen bidirektionalen DC-Bürstenmotor an
- Ein Einzel- oder Dual-Spulen-Stromstoßrelais
Betriebsversorgungsspannungsbereich: 1,65 V bis 11 V
Hohe Ausgangs-Spitzenstrombelastbarkeit: 4 A
Standard-PWM-Schnittstelle (IN1/IN2)
Unterstützt 1,8-V-, 3,3-V- und 5-V-Logikeingänge
Schlafmodus mit extrem geringem Stromverbrauch
- <84,5 nA bei V_VM = 5 V, V_VCC = 3,3 V, T_J = 25 °C
- Pin-zu-Pin mit DRV8837 und DRV8837C

Schutzfunktionen
- Unterspannungssperre (UVLO)
- Überstromschutz (OCP)
- Thermische Abschaltung (TSD)
Produktfamilie von Bauteilen
- DRV8210: 1,65 V–11 V, 1 Ω, mehrere Schnittstellen
- DRV8210P: Schlaf-Pin und PWM-Schnittstelle
- DRV8212: 1,65 V–11 V, 280 mΩ, mehrere Schnittstellen
- DRV8212P: Schlaf-Pin, PWM-Schnittstelle
- DRV8220: 4,5 V–18 V, 1 Ω, mehrere Schnittstellen
