Texas Instruments DP83TG721-Q1 1000Base-T1 Ethernet PHY-Transceiver
Texas Instruments DP83TG721-Q1 1000Base-T1 Ethernet PHY Transceiver ist ein IEEE 802.3bp und Open Alliance Transceiver, der alle Funktionen der physikalischen Schicht bietet, die für den Empfang und die Übertragung von Daten über ungeschirmte/geschirmte Single-Twisted-Pair-Kabel erforderlich sind. Das Gerät bietet xMII-Flexibilität mit Unterstützung für RGMII- und SGMII MAC -Schnittstellen. DP83TG721-Q1 unterstützt die OA TC10 Energiesparfunktion (mit Wake Forwarding), um den Stromverbrauch des Systems zu reduzieren, wenn keine Kommunikation erforderlich ist. Dieses Gerät bietet das Diagnostic TOOL Kit mit einer umfangreichen Liste von Echtzeit-Überwachungstools, Debug-Tools und Testmodi.
Texas Instruments DP83TG721-Q1 integriert IEEE 1588v2/802.1AS Hardware-Zeitstempelung und fraktionierte PLL und ermöglicht so eine hochpräzise Zeitsynchronisation. Die fraktionierte PLL ermöglicht die Frequenz-/Phasensynchronisation der Wall Clock, wodurch ein externer VCXO überflüssig wird und ein breites Spektrum an zeitsynchronisierten Frequenzen erzeugt werden kann, die für Audio-, Video- und andere ADAS-Anwendungen benötigt werden. DP83TG721-Q1 integriert auch die IEEE 1722 CRF-Dekodierung, um eine Media Clock (wanduhrsynchronisiert) für AVB und andere Audiostandards zu erzeugen. Der DP83TG721-Q1 kann auch FSYNC/SCLK (Wanduhr-synchronisiert) für die I2S-/TDM8-Schnittstelle erzeugen, die für Audioapplikationen benötigt werden.
Die DP83TG721-Q1 ist kompatibel mit den 100BASE-T1 PHYs und 1000BASE-T1 PHYs von TI, was eine Skalierbarkeit des Designs mit einer einzigen Karte für beide Geschwindigkeiten ermöglicht.
Merkmale
- IEEE 802.3bp 1000BASE-T1-konform
- OA TC10-konform, < 20 µA Ruhestrom
- Lokales und ferngesteuertes Wecken und Weckweiterleitung
- Erweiterte TSN
- IEEE 1588v2/802.1AS Uhrzeitsynchronisierung•
- Hardware-Zeitstempel mit integrierter Phasenkorrektur
- Hochgenaues 1pps-Signal (±15 ns)
- Audio-Taktung
- AVB IEEE 1722 Medien-Takterzeugungsfunktion
- 1KHz bis 50 MHz phasensynchronisierter Wandtaktausgang
- I2S und TDM8 SCLK/FSYNC/MCLK-Takterzeugung
- Open Alliance TC12 Interoperabilität und EMC-konform
- OA EMC-konform
- SAE J2962-3 EMC-konform
- Integrierter LPF an MDI-Pins
- MII-, RMII-, RGMII- und SGMII MAC -Schnittstellen
- Unterstützte E/A-Spannungen von 3,3 V, 2,5 V, und 1,8 V
- Pin-kompatibel mit den 100BASE-T1 PHYs und 1000BASE-T1 PHYs von TI
- Einplatinen-Design für 100BASE-T1 und 1000BASE-T1 mit erforderlicher Stücklistenänderung
- Diagnose-Toolkit
- Temperatur-, Spannungs- und ESD-Überwachung
- Rechner für den Datendurchsatz mit eingebautem MAC-Paketgenerator, Zähler und Fehlerprüfer
- Indikator für die Signalqualität
- TDR-basierte Erkennung von offenen und kurzen Kabelfehlern
- CQI für die Überwachung der Kabeldegradation
- Loopback-Modi
- AEC-Q100-qualifiziert
- IEC61000-4-2 ESD (±8 kV Kontaktentladung)
Applikationen
- Telematiksteuergerät (TCU, TBOX)
- AVB
- ADAS (LiDAR, RADAR, Frontkamera)
- Zonale, Gateway- und Körperkontrolle

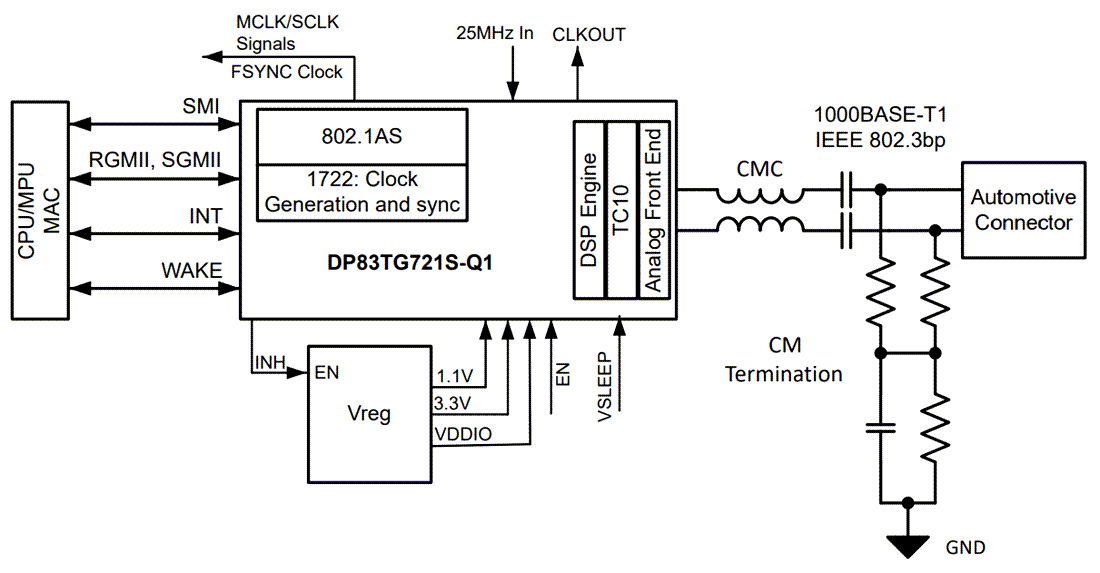

Vereinfachtes Schaltbild
