Texas Instruments DP83869EVM PHY-Evaluierungsmodul (EVM)
Das Texas Instruments DP83869EVM PHY-Evaluierungsmodul (EVM) demonstriert die verschiedenen Funktionen des DP83869. Das Evaluierungsmodul unterstützt die Kupfer-Ethernet-Protokolle wie 10BASE-TE, 100BASE-TX und 1000BASE-T. Es unterstützt auch die Glasfaserprotokolle 1000BASE-X und 100BASE-FX. Das Evaluierungsmodul verfügt über Verbindungen für die Verwendung der DP83869 MAC-Schnittstelle im RGMII- und SGMII-Modus. Außerdem werden der Medienkonverter-Modus und die Brückenmodi auf dem Evaluierungsmodul unterstützt.
Merkmale
- Kupfer- und Glasfaser-Ethernet
- Medienkonverter- und Brückenmodus
- On-Board-MSP430F5529 mit USB-2-MDIO für Registerzugriff
- Unterstützt Interoperabilitäts-, Konformitäts- und BER-Tests
Videos

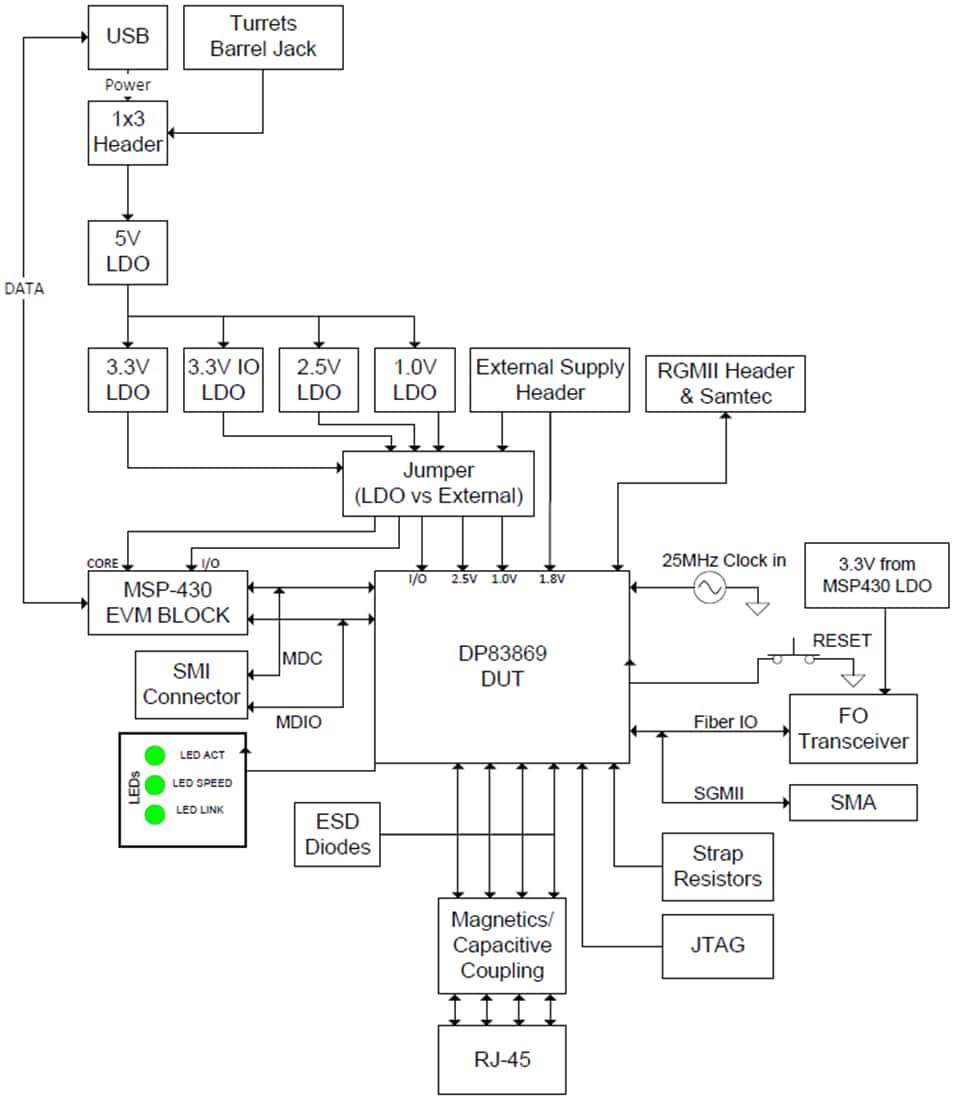

Blockdiagramm
Verwandtes Produkt
Texas Instruments DP83869HM Gigabit-Physical-Layer-(PHY)-Transceiver
Mit integrierten PMD-Unterschichten für die Unterstützung der Ethernet-Protokolle 10BASE-TE, 100BASE-TX und 1000BASE-T.
Veröffentlichungsdatum: 2019-01-21
| Aktualisiert: 2023-06-06
