Texas Instruments DLPC4420AEVM Controller-Evaluierungsmodul (EVM)
Das Controller-Evaluierungsmodul (EVM) der Baureihe DLPC4420AEVM von Texas Instruments kann in Kombination mit den Evaluierungsmodulen für digitale Mikrospiegel-Bauelemente (DMD) der Versionen DLP660TEEVM, DLP780TEEVM oder DLP470TEEVM die Prototyping-Zeit von DLP 4K-UHD-Systemen mit über 2000 Lumen beschleunigen. Das Texas Instruments DLPC4420AEVM bietet eine Lösung für die Ansteuerung von 4K-UHD-DMDs und ermöglicht gleichzeitig kundenspezifische Front-End-Systemtests. Wenn das DLPC4420AEVM mit einem dieser 4K-UHD-DMD-Evaluierungsmodule kombiniert wird, können SPLASH, Testbilder oder Videos von einer HDMI-Quelle auf dem DMD angezeigt werden.
Merkmale
- Entwickelt für die Verwendung mit 4K-UHD-Evaluierungsmodulen
- Unterstützt bis zu 4K UHD bei 60 Hz oder 1080p bei 240 Hz
- Enthält zwei DLPC4420 Controller, zwei DLPA100 Controller-PMICs und Motortreiber sowie einen Altera FPGA
- Netzteil, Optiksysteme, Beleuchtungsquelle und Verlängerungskabel sind nicht enthalten
- Umfasst mehrere Schnittstellenoptionen für USB, I2C sowie Trigger-Ein- und Ausgänge

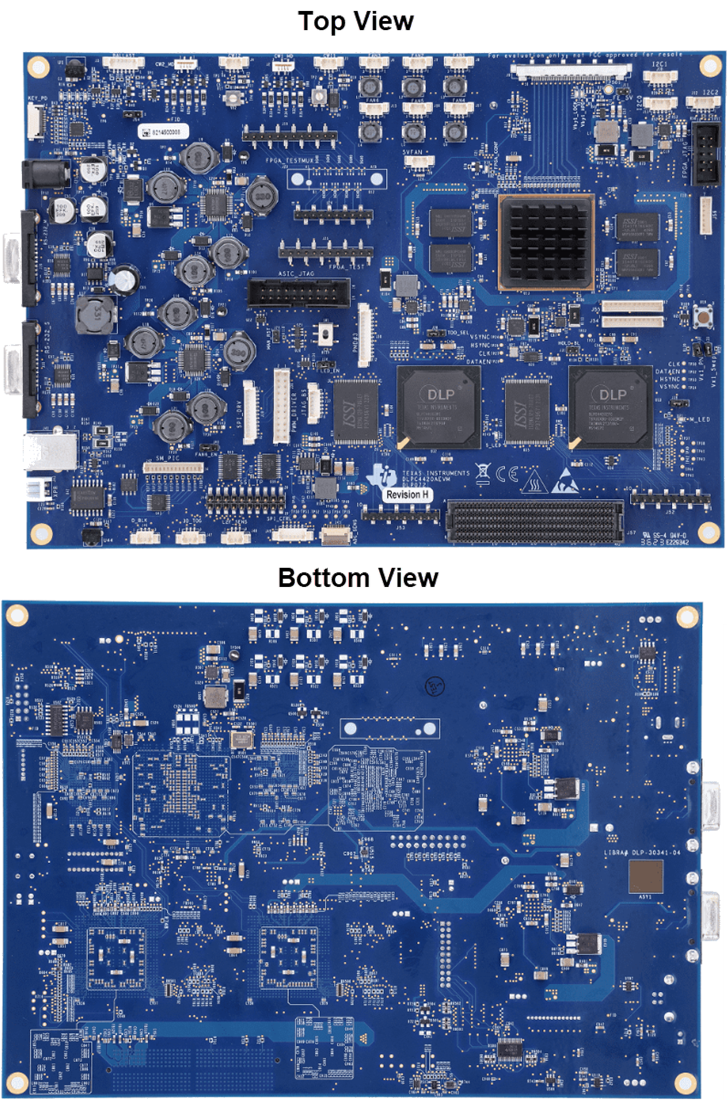

Board-Layout
