Texas Instruments DLPC3436 DLP®-Display-Controller

Der Texas Instruments DLPC3436 DLP® Display-Controller ist eine Komponente des DLP230NP (0,23, 1.080 p) Chipsatzes, der einen zuverlässigen Betrieb der DLP230NP Digital-Micromirror-Device unterstützt. Der DLP230NP-Chipsatz ermöglicht eine kleine Baugröße, einen geringen Stromverbrauch und hochauflösende 1.080-p-Displays. Der DLPC3436 verfügt über Eingangs-Bildraten von bis zu 240 Hz, eine IntelliBright™-Pixel-Datenverarbeitung und eine Unterstützung für einen externen Flash.

Merkmale

  • DLP230NP (0,23 1.080 p) DMD-Display-Controller
    • Unterstützt Eingangsauflösungen von bis zu 1.080 p
    • Stromsparende DMD-Schnittstelle mit Schnittstellentraining
  • Eingangs-Bildraten von bis zu 240 Hz (60 Hz bei einer Auflösung von 1.080 p)
  • Unterstützung von externem Flash
  • Embedded-Bildspeicher (eDRAM)
  • Unterstützt 24-Bit-Eingangspixelschnittstelle:
    • Parallel-Schnittstellen-Protokoll
    • Pixeltakt von bis zu 150 MHz
    • Mehrere Formatoptionen für Eingangspixeldaten
  • Pixeldatenverarbeitung einschließlich:
    • IntelliBright™-Suite für Bildverarbeitungsalgorithmen
      • Content-Adaptive Illumination Control
      • Local Area Brightness Boost
    • Farbkoordinatenanpassung
    • Aktive Leistungsmanagement-Verarbeitung
  • Systemmerkmale:
    • I2C-Steuerung der Bauteilkonfiguration
    • Programmierbare Steuerung des LED-Stroms
    • Latenz von einem Bild

Applikationen

  • DLP-Beschilderung
  • Mobiler Projektor
  • Mobiler Smart-Fernseher
  • Smart-Lautsprecher
  • Virtuelle/erweiterte Realität-Headsets und -Brillen
  • Mobiles Zubehör
  • Smart-Home-Displays
  • Pico-Projektoren

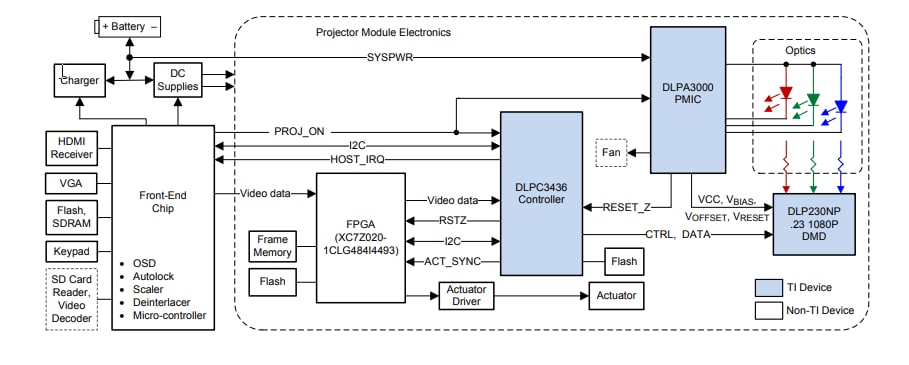

Vereinfachte Applikation

Applikations-Schaltungsdiagramm - Texas Instruments DLPC3436 DLP®-Display-Controller
