Texas Instruments DLP-DMD-Evaluierungsmodule (EVMs)

Die DLP-DMD-Evaluierungsmodule (EVMs) von Texas Instruments arbeiten als Teil eines Subsystems zur Evaluierung der DLP500, DLP650, DLP670 und DLP900 digitalen Mikrospiegelgeräte (DMD). Wenn das DLPLCR50XEVM mit dem DLPLCRC900DEVM kombiniert wird, erhalten Benutzer eine pixelgenaue Steuerung mit 1-Bit-Musterraten von bis zu 16.100 Hz. Wenn das DLPLCR67EVM oder DLPLCR90EVM von Texas Instruments mit dem DLPLCRC900DEVM kombiniert wird, erhalten Benutzer eine pixelgenaue Steuerung mit 1-Bit-Musterraten von bis zu 9.523 Hz. Wenn das DLPLCR65EVM mit dem DLPLCRC900EVM kombiniert wird, erhalten Benutzer eine pixelgenaue Steuerung mit 1-Bit-Musterraten von bis zu 9.523 Hz.

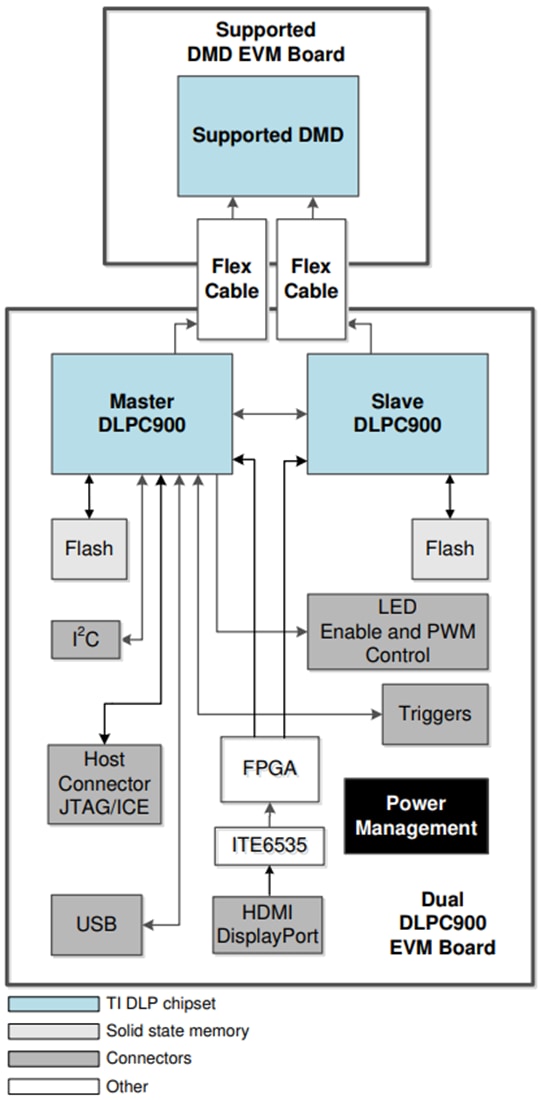

Das DLPLCRC900EVM enthält einen einzelnen DLPC-DMD-Controller, der eine konfigurierbare Steuerung des DLPLCR65EVM und anderer kompatibler DMD-Evaluierungsmodule ermöglicht. Das DLPLCRC900DEVM enthält zwei DLPC900 digitale Mikrospiegelgeräte-Controller (DMD), die eine konfigurierbare Steuerung der DLPLCR50XEVM, DLPLCR67EVM, DLPLCR90EVM und weiterer kompatibler DMD-Evaluierungsmodule ermöglichen. Sowohl das DLPLCRC900EVM als auch das DLPLCRC900DEVM verfügen über Ein-/Ausgangs-Trigger für eine bequeme Synchronisierung mit Kameras, Sensoren oder weiterer Peripherie. Die zusätzliche Flexibilität ermöglicht unterschiedlichste Architekturen für Industrie-, Medizintechnik-, Metrologie-, Sicherheits-, Telekommunikations- und Messgeräteapplikationen.

Jedes dieser Evaluierungsmodule ist die richtige Wahl für Entwickler, die ein hochflexibles Development Kit für die Integration der DLP-Technologie in eine große Auswahl von Lichtsteuerungsapplikationen benötigen. Diese Evaluierungsmodule sind ein einfacher Weg für Lösungen, welche die Auflösung, den optischen Durchsatz und die Helligkeit in der DLP-Hochgeschwindigkeits-Produktfamilie maximieren.

Merkmale

Für 420 nm bis 700 nm mit 1-Bit-Musterraten von bis zu 9.523 Hz (DLPLCR65EVM, DLPLCR67EVM, DLPLCR90EVM) oder 16.100 Hz (DLPLCR50XEVM) ausgelegt
Anzeige von Bildern oder Videos über die WQXGA-Auflösung (2716 x 1600) (nur DLPLCRC900DEVM)
Evaluierungsmodule unterstützen die folgenden DMDs:
DLPLCR50XEVM – DLP500YX DMD, ein digitales 2xLVDS-Mikrospiegelgerät (DMD) von 0,50 Zoll (12,7 mm), das 2.048 x 1.080 Mikrospiegel mit einem Rastermaß von 5,4 µm enthält
DLPLCR65EVM – DLP6500FYE DMD, ein digitales 2xLVDS-Mikrospiegelgerät (DMD) von 0,65 Zoll (16,51 mm), das 1.920 x 1.080 Mikrospiegel mit einem Rastermaß von 7,56 µm enthält
DLPLCR67EVM – DLP670S DMD, ein digitales 2xLVDS-Mikrospiegelarray (DMD) von 0,67 Zoll (17,01 mm), das 2.716 x 1.600 Mikrospiegel mit einem Rastermaß von 5,4 µm enthält
DLPLCR90EVM – DLP9000 DMD, ein digitales 2xLVDS-Mikrospiegelgerät (DMD) von 0,9 Zoll (22,86 mm), die 2.560 x 1.600 Mikrospiegel mit einem Rastermaß von 7,56 µm enthält

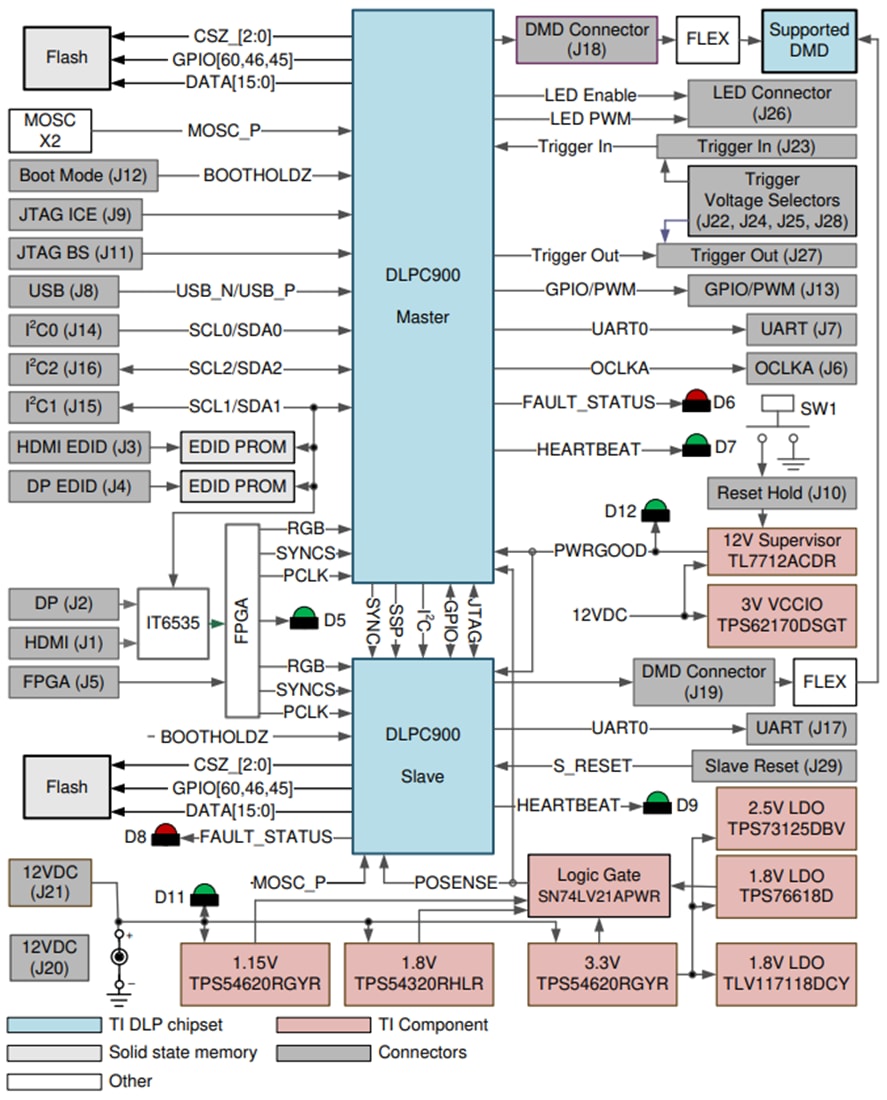

DLPLCRC900DEVM – enthält einen einzelnen DLPC900 DMD-Controller
DLPLCRC900EVM – enthält einen einzelnen DLPC900 DMD-Controller und zeigt Bilder oder Videos mit einer Auflösung von bis zu 1.080 P (1.920 x 1.080) an
DMD-Board mit Bohrungen für eine einfache Montage
Ein (DLPLCR65EVM) oder zwei (DLPLCR50XEVM, DLPLCR67EVM, DLPLCR90EVM) Flex-Kabel von 12 Zoll (304,8 mm) für die flexible Positionierung des DMD auf einer Arbeitsfläche
Konfigurierbarer I/O-Trigger für die Synchronisierung mit Kameras, Sensoren oder weiterer Peripherie (nur DLPLCRC900DEVM und DLPLCRC900EVM)
USB 1.1-, HDMI- und I²C-Schnittstellen (nur DLPLCRC900DEVM und DLPLCRC900EVM)
USB-basierte API und Host-GUI (nur DLPLCRC900DEVM und DLPLCRC900EVM)
