Texas Instruments DLP470TE Digital Micromirror Device (DMD)
Die Texas Instruments DLP470TE Digital Micromirror Device (DMD) ist ein digital gesteuerter räumlicher MOEMS-Modulator für Licht (SLM), der helle und erschwingliche WXGA-UHD-Display-Lösungen ermöglicht. In Verbindung mit dem geeigneten optischen System zeigt die DLP470TE DMD eine echte 4K-UHD-Auflösung (mehr als 8 Millionen Pixel auf einem Bildschirm) und ist in der Lage, genaue, detaillierte Bilder auf zahlreichen Oberflächen anzuzeigen. Die DLP660TE DMD, zusammen mit dem Display-Controller DLPC4422 und dem Leistungs- und Motortreiber DLPA100, umfasst den DLP® 0,47-4K-UHD-Chipsatz. Diese Lösung passt hervorragend zu vielen 1.080p/HD-Anzeigesysteme mit hoher Helligkeit.
Merkmale
- Diagonales Mikrospiegelarray von 0,47 Zoll (11,93 mm)
- Bildschirmauflösung 4K-UHD (3840 x 2160)
- 5,4 Mikron Mikrospiegelabstand
- ±17 ° Mikrospiegelkippwinkel (relativ zur flachen Anordnung)
- Bodenbeleuchtung
- 2 × LVDS-Eingangs-Datenbus
- DLPC4422 Dedizierter Display-Controller, DLPA100 Energieverwaltungs-IC und Motortreiber für zuverlässigen Betrieb
Applikationen
- 4K-UHD-Display
- Laser-Fernseher
- Unternehmens- und Bildungsbereich
- Digitale Beschilderung
- Spiele
- Heimkino

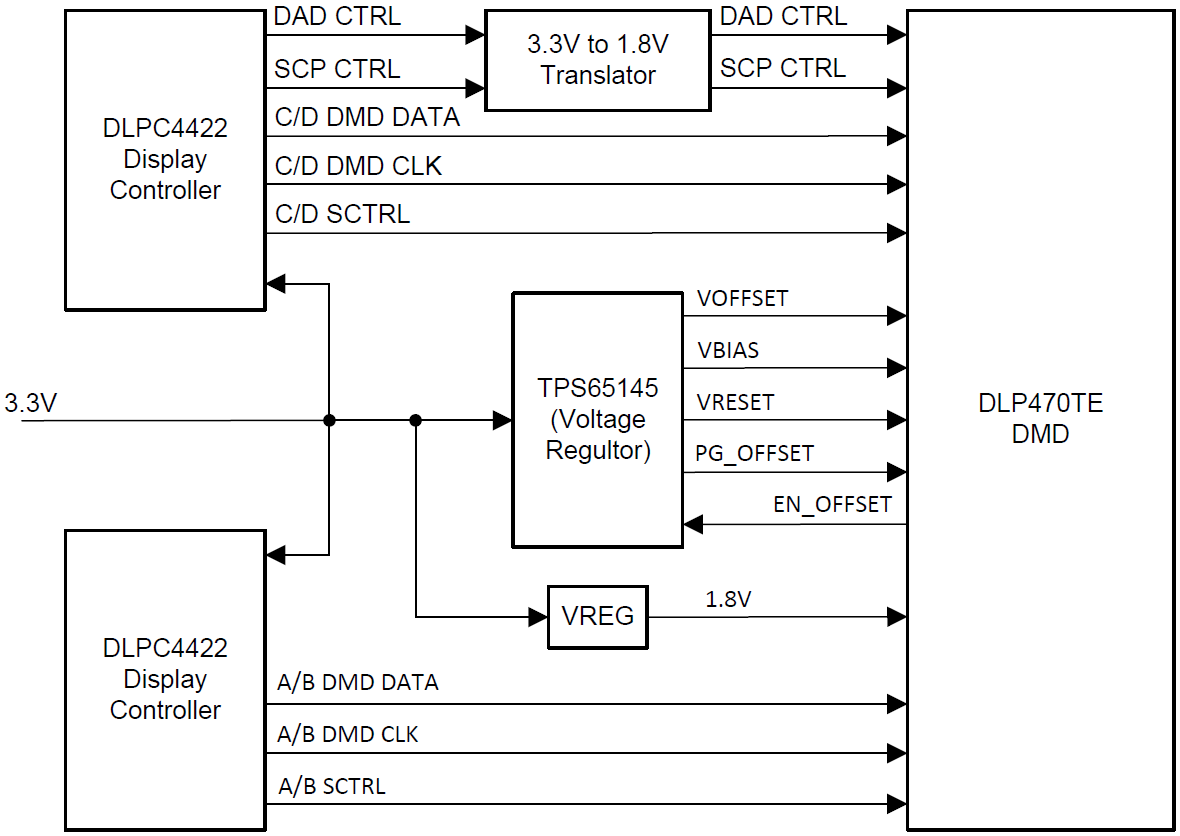

Vereinfachter Schaltplan
