Texas Instruments DLP4500 Digital Micromirror Device

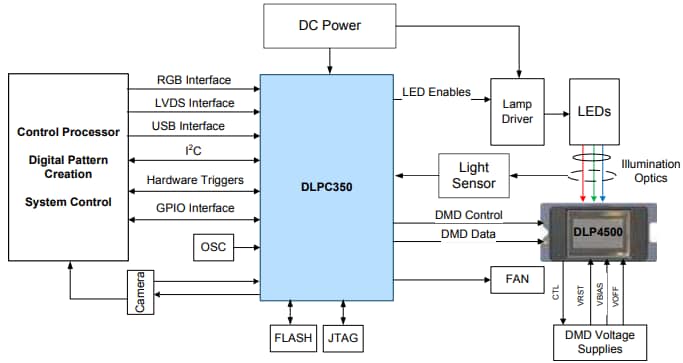

Der DLP4500 Digital Micromirror Device (DMD) von Texas Instruments ist ein digital-kontrollierter MOEMS (mikro-opto-elektromechanisches System) Spatial Light Modulator (SLM). Der TI DLP4500 kann mit einem passenden Optiksystem gekoppelt werden, um Amplitude, Richtung und Phase des einfallenden Lichts anzupassen. Der DLP4500 kreiert Lichtmuster mit Geschwindigkeit, Präzision und Effizienz. Strukturell ist dieser TI DMD ein einrastbares Electrical-In-/Optical-Out-Halbleitergerät. Aufgrund dieser Struktur ist der DLP4500 ideal für den Einsatz in Anwendungen wie 3D-Sanner oder Metrologie mit strukturiertem Licht, Augmented Reality (Erweiterte Realität), Mikroskopie, medizinische Instrumente und Spektroskopie. Durch die kompakte physikalische Größe des DLP4500 eignet er sich für tragbare Ausrüstungen, bei denen ein kleiner Formfaktor und niedrige Kosten von Bedeutung sind. Der DLPC350 Digitalregler ist Teil des DLP 0.45 WXGA Chipset und erlaubt zuverlässigen Betrieb des DLP4500 Digital Micromirror Device.

Merkmale

0.45-Inch (11.43mm) diagonal micromirror array
- 912 × 1140 array of aluminum, micrometer-sized mirrors
- 7.6µm micromirror pitch
- ±12° micromirror tilt angle (relative to flat state)
- Side illumination for optimized efficiency
- 3µs micromirror cross over time
Highly-efficient in visible light (420nm-700nm)
- Window transmission 97% (single pass, through two window surfaces)
- Micromirror reflectivity 89.4%
- Array diffraction efficiency 86%
- Array fill factor 92%
- Polarization independent
