Texas Instruments DLP2010LC Digital Micromirror Device (DMD)
Das digitale Mikrospiegelgerät (DMD) DLP2010LC von Texas Instruments ist ein digital gesteuerter räumlicher Lichtmodulator (SLM) für mikro-opto-elektromechanische Systeme (MOEMS). Dieses DMD kann Bilder, Videos und Muster anzeigen, wenn es mit einem geeigneten optischen System gekoppelt ist. Dieses Bauelement ist eine Komponente des Chipsatzes, der den DLP2010LC DMD, den DLPC3470-Controller und den DLPA200x/DLPA3000 PMIC/LED-Treiber umfasst. Die kompakte Größe des DLP2010LC von Texas Instruments kann in tragbaren Geräten eingesetzt werden, bei denen ein kleiner Formfaktor und ein geringer Stromverbrauch wichtig sind. Das kompakte Gehäuse ergänzt die geringe Größe von LEDs für platzbeschränkte Lichtgeneratoren.
Merkmale
- 0,2 Zoll (5,29 mm) diagonaler Mikrospiegel-Array
- Zeigt ein 854x480-Pixel-Array in einem orthogonalen Layout an
- 5,4-Mikrometerspiegelabstand
- ±17° Mikrospiegelkippwinkel (relativ zu einer ebenen Fläche)
- Seitenbeleuchtung für einen optimalen Wirkungsgrad und eine optische Generatorgröße
- Polarisierungsunabhängige Aluminium-Mikrospiegelfläche
- 4-Bit-SubLVDS-Eingangsdatenbus
- Dedizierter DLPC3470 Display- und Licht-Controller und DLPA200x/DLPA3000 PMIC- und LED-Treiber für einen zuverlässigen Betrieb
Applikationen
- Integriertes Display und 3D-Tiefenerfassung
- Smartphones, Tablets, Laptops und Kameras
- Batteriebetriebenes mobiles Zubehör
- 3D-Tiefenerfassung: 3D-Kamera, 3D-Rekonstruktion, AR/VR, Dentalscanner
- 3D-Machine-Vision (Robotik, Metrologie, Inline-Inspektion (AOI))
- 3D-Biometrik (Gesichts- und Fingerabdruckerkennung)
- Lichtbestrahlung (3D-Drucker, programmierbare räumliche und zeitliche Lichtbestrahlung)

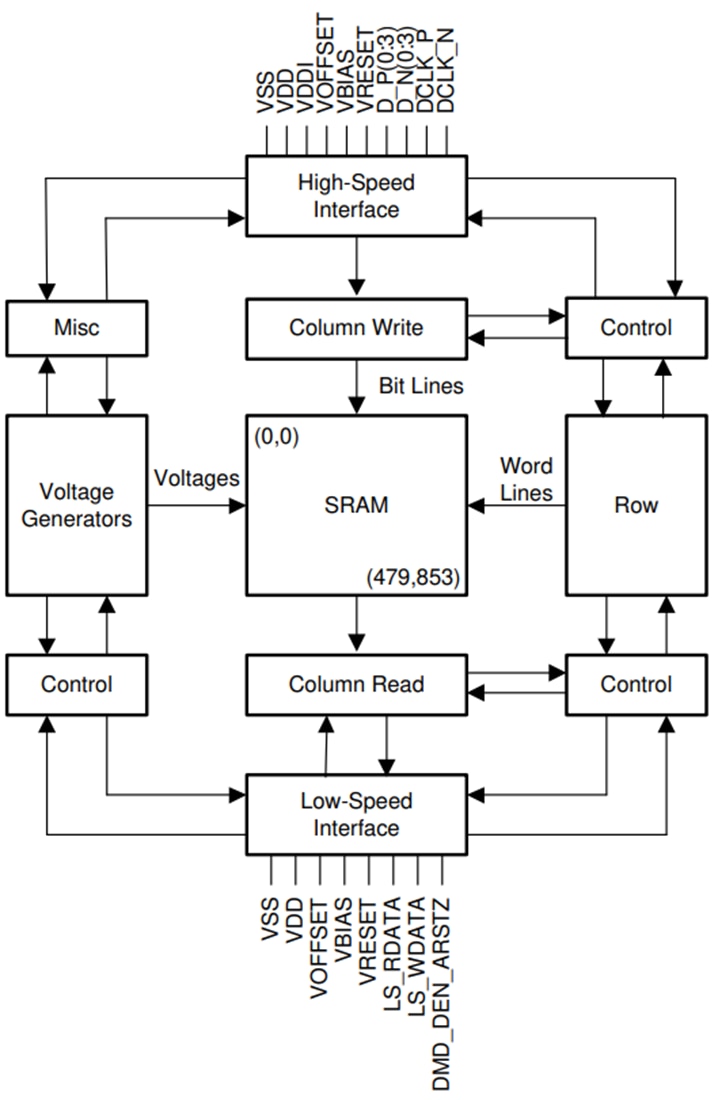

Funktionales Blockdiagramm
Veröffentlichungsdatum: 2020-07-01
| Aktualisiert: 2024-06-27
