Texas Instruments DACxx6xT Spannungsausgangs-DACs mit geringem Stromverbrauch

Texas Instruments DACxx6xT Spannungsausgangs-DACs (Digital-Analog-Wandler) mit geringem Stromverbrauch verfügen über eine 2,5V, 4ppm/ºC interne Referenz, was zu einem umfassenden Ausgangsspannungsbereich von 2,5V oder 5V führt. Die interne Vergleichsspannung verfügt über eine ursprüngliche Genauigkeit von ±5mV und eine Quell- und Senk-Kapazität von 20mA am VREFIN/VREFOUT-Kontakt. Diese Komponenten sind monoton, bieten eine ausgezeichnete Linearität und minimieren unerwünschte Code-zu-Code transiente Spannungen (Glitch). Sie bieten eine vielseitige serielle Dreiadrig-Schnittstelle, die mit Taktraten von bis zu 50MHz arbeiten. Sie integrieren einen POR-Schaltkreis (Power-On-Reset), der sicherstellt, dass der Digital-Analog-Wandler keine Spannung liefert, bis ein gültiger Code auf das Gerät geschrieben wird. Der DACxx6xT liefert ebenso eine mittelmäßige Spannung. Diese Komponenten verfügen über eine Ausschalt-Funktion, die den Stromverbrauch auf typische 550nA bei 5V senkt. Der niedrige Stromverbrauch, die interne Vergleichsspannung und der kleine Footprint machen diese Geräte ideal für tragbare, batteriebetriebene Geräte.

Merkmale

  • Relative accuracy of 4LSB INL at 16-Bits
  • 0.1nVs Low glitch impulse
  • Bi-directional reference pin of input or 2.5V output
    • 4ppm/°C temperature drift (Typ)
  • Power-on reset to zero-scale or mid-scale
  • Low power of 4mW at 5V AVDD
  • 2.7V to 5.5V Wide power supply range
  • 50MHz SPI with Schmitt-Triggered inputs
  • LDAC and CLR functions
  • Output buffer with rail-to-rail operation
  • Pin-to-Pin compatible with DAC8562 family
  • 5V TTL I/O enabled
  • WSON-10 (3mm×3mm), VSSOP-10 Packages
  • -40°C to 125°C Temperature range

Applikationen

  • Portable instrumentation
  • PLC analog output module
  • Bipolar outputs
  • Closed-Loop servo control
  • Voltage controlled oscillator tuning
  • Data acquisition systems
  • Programmable gain and offset adjustment

Associated Product

Texas Instruments DAC8562TEVM Testplatine

Für die DACx56x-Familie mit geringem Energieverbrauch, Spannungsausgang, Digital-Analog-Wandler (DACs) ausgelegt.

Learn Moreüber Texas Instruments DAC8562TEVM Testplatine View Productsverwandt mit Texas Instruments DAC8562TEVM Testplatine

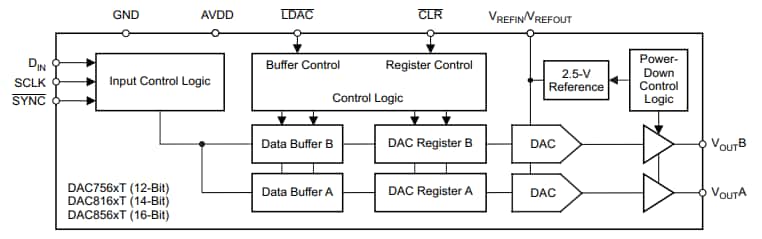

Functional Block Diagram

Blockdiagramm - Texas Instruments DACxx6xT Spannungsausgangs-DACs mit geringem Stromverbrauch
Veröffentlichungsdatum: 2015-12-01 | Aktualisiert: 2022-03-11
