Texas Instruments DAC81404EVM Evaluierungsmodul
Das Evaluierungsmodul DAC81404EVM von Texas Instruments wurde für die Evaluierung des Digital-Analog-Wandlers DAC81404 entwickelt. Die DAC81404-Baureihe ist eine Pin-kompatible Familie von gepufferten Vierkanal-Digital-Analog-Wandlern (DACs) mit Hochspannungsausgang und integrierter interner Referenz 2,5 V. Das Bauteil ist monoton spezifiziert und bietet eine hohe Linearität von weniger als 1 LSB.
Das Evaluierungsmodul DAC81404EVM von TI bietet Platz für die einfache Implementierung von Prototypen, mehrere Zugangspunkte für alle Standard-Laborgeräte und Kompatibilität mit allen intelligenten DAC-EVMs.
Merkmale
- Konfigurierbare Schaltung zur Evaluierung des DAC
- Integrierte Unterstützung für VDD und IOVDD (1,8 V oder 3,3 V)
- Trigger-Ausgang für synchrone Messung verfügbar
- FT4232 zum einfachen Beschreiben des DAC mit der GUI des DAC814xxEVM
- Anschlüsse für externe SPI sind verfügbar
Applikationen
- Halbleiter-Prüfung
- Labor- und Feldmessgeräte
- Modul mit Analogausgang
- Datenerfassung
- LCD-Test
- Servoantrieb-Steuermodul
Lieferumfang Kit
- DAC81404EVM
- USB-A-zu-Mikro-USB-Kabel
Verwandte Produkte
Texas Instruments DACx1404 Vierkanal-Digital-Analog-Wandler
Gepufferter 16-Bit- oder 12-Bit-Vierkanal-Digital-Analog-Wandler mit Hochspannungsausgang.

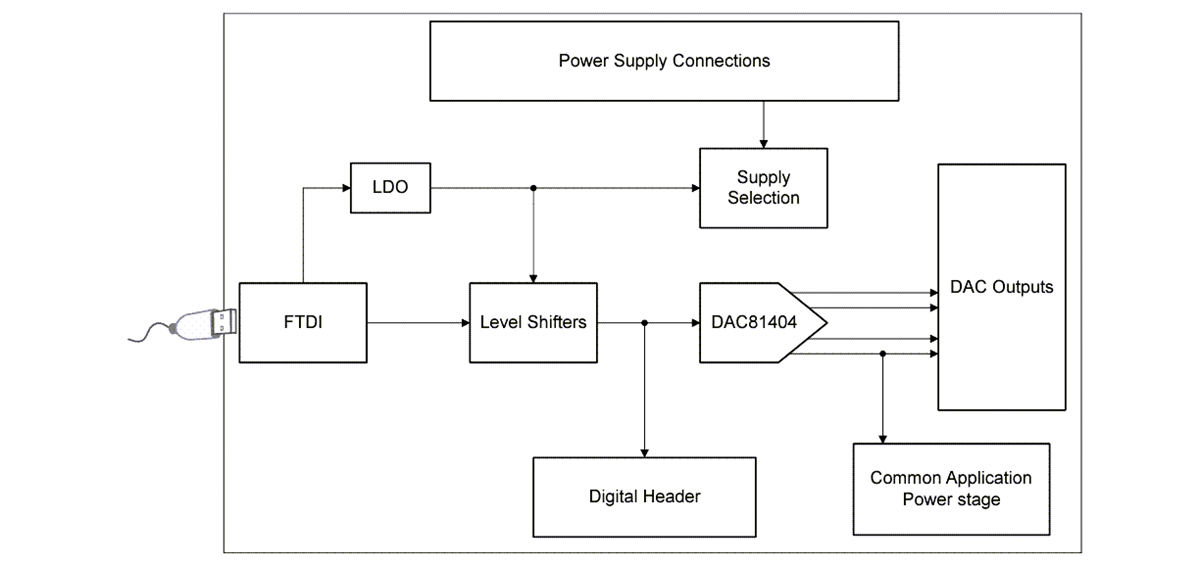

Funktionales Blockdiagramm
Diagramm der Hochstrom-Ausgangsstufe
Veröffentlichungsdatum: 2024-04-10
| Aktualisiert: 2024-04-16
