Texas Instruments DAC121S101SEPEVM Evaluierungsmodul

Das Texas Instruments DAC121S101SEPEVMEvaluierungsmodul ist eine einfach zu bedienende Plattform zur Demonstration des DAC121S101-SEP DAC. Dieser voll ausgestattete Allzweck-Digital-Analog-Wandler (DAC) mit 12-Bit-Spannungsausgang kann mit einer einzigen Stromversorgung von 2,7 V bis 5,5 V betrieben werden und verbraucht 177µA Strom bei 3,6 V.

Das TI DAC121S101SEPEVM Evaluierungsmodul verfügt über optionale Schaltungen und Jumper zur Konfiguration des Geräts für verschiedene Anwendungen.

Merkmale

  • Konfigurierbare Schaltung zur Auswertung der DAC121S101-SEP
  • Onboard VDD (5 V) Unterstützung über USB
  • Onboard-Präzisionsspannungsregler 3 V
  • FT4232 zum einfachen Beschreiben des DAC mit der GUI des DAC121S101SEPEVM
  • Externe SPI-Anschlüsse sind verfügbar

Applikationen

  • Satelliten
    • Kontrolle der Höhe und der Umlaufbahn
    • Präzise Sensoren
    • Motorsteuerung

Lieferumfang Kit

  • DAC121S101SEPEVM Board
  • USB micro-B Stecker auf USB-A Stecker Kabel

Blockdiagramm der Betriebstheorie

Blockdiagramm - Texas Instruments DAC121S101SEPEVM Evaluierungsmodul

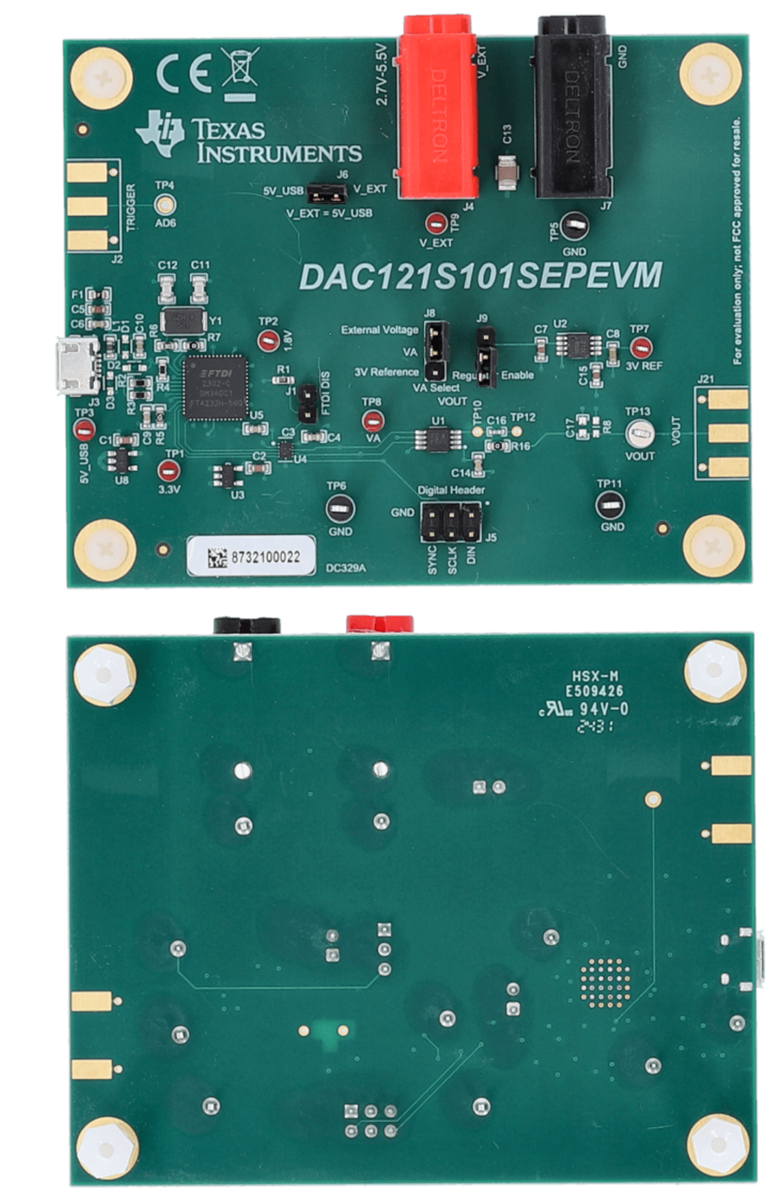

Layout

Texas Instruments DAC121S101SEPEVM Evaluierungsmodul
Veröffentlichungsdatum: 2025-02-03 | Aktualisiert: 2025-02-07
