Texas Instruments CC3135MOD SimpleLink™ WLAN-Prozessormodul
Das CC3135MOD SimpleLink™ WLAN-Dual-Band-Netzwerk-Prozessormodul von Texas Instruments ist ein FCC-, IC-/ISED-, ETSI/CE-, MIC- und WLAN-CERTIFIED™-Modul. Das Modul vereinfacht die Implementierung von Internetkonnektivität erheblich. Das Dual-Band-Wi-Fi®-Netzwerk-Prozessormodul kann einer beliebigen kostengünstigen und stromsparenden Mikrocontrollereinheit (MCU) hinzugefügt werden. Dieses Bauteil integriert alle Protokolle für WLAN und Internet und reduziert dadurch die Software-Anforderungen für den Host-MCU erheblich. Dieses ROM-basierte Subsystem enthält einen 802.11a/b/g/n 2,4-GHz- und 5-GHz-Dual-Bandfunk, ein Basisband und einen MAC mit einer leistungsstarken Hardware-Kryptographie-Engine. Die integrierten Sicherheitsprotokolle machen die CC3135MOD Lösung zu einer robusten und einfachen Sicherheitserfahrung. Das CC3135MOD ist in einem LGA-Gehäuse verfügbar, das ganz einfach mit allen nötigen Komponenten ausgerüstet werden kann, einschließlich der vollständigen Integration von seriellem Flash, HF-Filter, Diplexer, Quarz und passiven Bauelementen.
Merkmale
- Das vollständig integrierte und umweltfreundliche/RoHS-Modul enthält alle erforderlichen Taktgeber, einen Flash mit serieller Peripherieschnittstelle (SPI) und passive Komponenten.
- Integrierte Wi-Fi®- und Internetprotokolle
- 802.11 a/b/g/n: 2,4 GHz und 5 GHz
- FCC-, IC-/ISED-, ETSI-/CE- und MIC-zertifiziert
- FIPS 140-2 Stufe 1 IC Inside validiert
- Umfangreicher Satz an IoT-Sicherheitsfunktionen unterstützen Designer beim Datenschutz
- Stromsparende Modi für batteriebetriebene Applikationen
- Koexistenz mit 2,4-GHz-Funk
- Industrietemperaturbereich: -40 °C bis +85 °C
- WLAN-Netzwerkprozessor-Subsystem
- WLAN-Core
- 802.11 a/b/g/n 2,4 GHz und 5 GHz
- Modi
- Zugangspunkt (AP)
- Station (STA)
- Wi-Fi Direct® (nur bei 2,4 GHz unterstützt)
- Sicherheit
- WEP
- WPA™-/WPA2™-PSK
- WPA2-Enterprise
- Internet- und Applikationsprotokolle
- HTTPS-Server, mDNS, DNS-SD, DHCP
- IPv4- und IPv6-TCP/IP-Stapel
- 16 BSD-Sockel (vollständig gesicherte TLS v1.2 und SSL 3.0)
- Integriertes Leistungsmanagement-Subsystem
- Konfigurierbare stromsparende Profile (immer eingeschaltet, intermittierend verbunden, markiert)
- Fortschrittliche stromsparende Modi
- Integrierte DC/DC-Regler
- WLAN-Core
- Applikationsdurchsatz
- UDP: 16 MBit/s
- TCP: 13 MBit/s
- Mehrschichtige Sicherheitsfunktionen
- Separate Ausführungsumgebungen
- Netzwerksicherheit
- Bauteil-Identität und -Schlüssel
- Kryptografische Hardware-Beschleuniger-Engines (AES, DES, SHA/MD5, CRC)
- Dateisystem-Sicherheit (Verschlüsselung, Authentifizierung, Zugriffskontrolle)
- Anfängliche sichere Programmierung
- Software-Manipulationserkennung
- Sicheres Booten
- Zertifikatsregistrierungsanforderung (Certificate Signing Request, CSR)
- Eindeutiges Schlüsselpaar pro Gerät
- Wiederherstellungsmechanismus – kann Werkseinstellungen wiederherstellen
- Leistungsmanagement-Subsystem
- Integrierte DC/DC-Wandler unterstützen eine große Auswahl von Versorgungsspannungen
- Große Einzelspannungsversorgung, VBAT: 2,3 V bis 3,6 V
- Fortschrittliche stromsparende Modi
- Abschaltung: 1 µA, Ruhezustand: 5,5 µA
- Stromsparender Tiefschlaf (LPDS): 115 µA
- Leerlauf verbunden (MCU in LPDS): 710 µA
- RX-Verkehr (MCU aktiv): 53 mA
- TX-Verkehr (MCU aktiv): 223 mA
- Integrierte DC/DC-Wandler unterstützen eine große Auswahl von Versorgungsspannungen
- WLAN-TX-Leistung
- 2,4 GHz: 16 dBm bei 1 DSSS
- 5 GHz: 15,1 dBm bei 6 OFDM
- WLAN-RX-Empfindlichkeit
- 2,4 GHz: –94,5 dBm bei 1 DSSS
- 5 GHz: –89 dBm bei 6 OFDM
- Weitere integrierte Komponenten auf dem Modul
- 40,0 MHz Quarz mit internem Oszillator
- 32,768 kHz Quarz (RTC)
- 32 MBit serieller SPI-Flash
- HF-Filter, Diplexer und passive Bauelemente
- QFM-Gehäuse
- 63-Pin-QFM-Gehäuse mit einem Rastermaß von 1,27 mm und einer Größe von 20,5 mm x 17,5 mm für eine einfache Montage und ein kostengünstiges PCB-Design
- Modul unterstützt SimpleLink Entwickler-Ökosystem
Applikationen
- Für den Einsatz in Internet of Things-Applikationen, wie zum Beispiel:
- Medizin und Gesundheitswesen
- Multiparameter-Patientenüberwachung
- Elektrokardiogramm (EKG)
- Elektronisches Krankenhausbett und Bettensteuerung
- Telemedizin-Systeme
- Gebäude- und Hausautomatisierung
- HLK-Systeme und Thermostat
- Videoüberwachung, Video-Türklingeln und stromsparende Kamera
- Gebäude-Sicherheitssysteme und E-Schlösser
- Haushaltsgeräte
- Bestandsverfolgung
- Fabrikautomatisierung
- Netzinfrastruktur
- Medizin und Gesundheitswesen

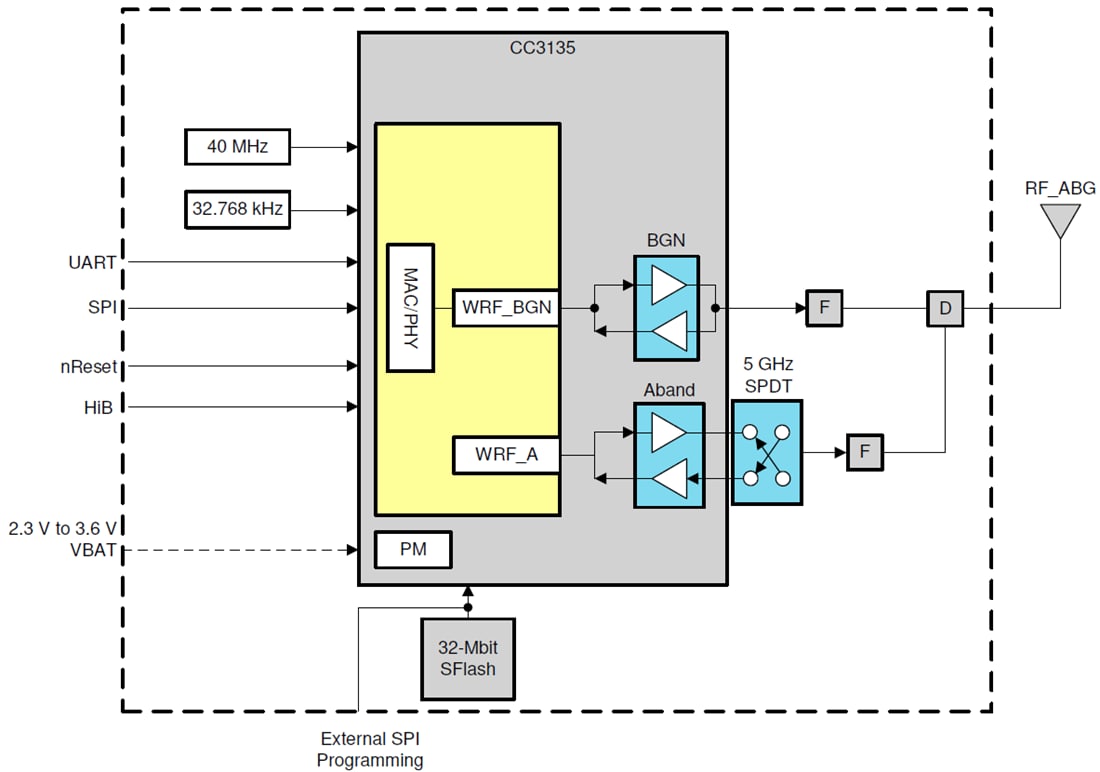

Funktionales Blockdiagramm
Dazugehöriges Development Tool
Texas Instruments BOOSTXL-CC3135 BoosterPack™-Plug-in-Modul-Kit
Ermöglicht eine umfassende Evaluierung der Funktionen und des Betriebsverhaltens des CC3135.
Veröffentlichungsdatum: 2019-09-13
| Aktualisiert: 2023-11-10
