Texas Instruments CC2650MODA Simple Link™ Drahtloses MCU-Modul
Das Texas Instruments CC2650MODA SimpleLink™ drahtlose Mikrocontroller-Modul (MCU) ist für Bluetooth® Low Energy Applikationen ausgelegt. Das CC2650MODA Bauteil kann auch ZigBee® und 6LoWPAN und Zigbee RF4CE Fernsteuerungsapplikationen betreiben. Das Modul basiert auf dem SimpleLink CC2650 drahtlosen MCU, das zur CC26xx-Produktfamilie von kostengünstigen, extrem stromsparenden 2,4GHz HF-Geräten gehört. Der sehr niedrige aktive HF- und Mikrocontroller-Strom und der Stromsparmodus bietet eine hervorragende Batterielaufzeit und ermöglicht den Betrieb mit kleinen Knopfzellenbatterien und in Energiegewinnungsapplikationen.
Das CC2650MODA Modul enthält einen ARM Cortex-M3-32-Bit-Prozessor, der als Hauptprozessor bei 48 MHz arbeitet und einen umfangreichen Peripherie-Funktionssatz, der einen einzigartigen extrem stromsparenden Sensor-Controller umfasst. Dieser Sensor-Controller eignet sich für das Verbinden mit externen Sensoren oder für das eigenständige Sammeln von analogen und digitalen Daten, während sich der Rest des Systems im Schlafmodus befindet. Daher ist das CC2650MODA Bauteil ideal für Applikationen in einer großen Auswahl von Produkten geeignet. Dazu gehören Industrie, Unterhaltungselektronik und Medizintechnik.
Merkmale
- Mikrocontroller
- Leistungsstarker ARM® Cortex®-M3
- EEMBC CoreMark®-Ergebnis: 142
- Taktrate von bis zu 48 MHz
- 128 KB integrierter programmierbarer Flash
- 8 KB SRAM für Cache
- 20 KB SRAM mit besonders niedrigem Kriechverlust
- 2-Pin-cJTAG- und -JTAG-Debugging
- Unterstützt Over-The-Air Upgrade (OTA)
- Extrem stromsparender Sensorcontroller
- Kann eigenständig vom Rest des Systems arbeiten
- 16-Bit-Architektur
- 2 KB SRAM mit besonders geringem Kriechverlust für Code und Daten
- Codegrößenarchitektur mit hohem Wirkungsgrad, Positionierungstreiber, Bluetooth® Low Energy Controller, IEEE® 802.15.4 Medium Access Control (MAC) und Bootloader im ROM
- Integrierte Antenne
- Peripherien
- Alle digitalen Peripheriepins können zu einem GPIO geleitet werden
- Vier Universal-Timermodule (je 8×16-Bit- oder 4×32-Bit-Timer, PWM)
- 12-Bit-ADC, 200 k Abtastungen/s, Analog-MUX mit 8 Kanälen
- Fortlaufender Zeitkomparator
- Extrem stromsparender analoger Komparator
- Programmierbare Stromquelle
- UART
- 2×SSI (SPI, MICROWIRE, TI)
- I2C
- I2S
- Echtzeittakt (RTC)
- AES-128 Sicherheitsmodul
- Echter Zufallsnummerngenerator (TRNG)
- 15 GPIOs
- Unterstützung für 8 kapazitive Sensortasten
- Integrierter Temperatursensor
- Externes System
- Interner On-Chip-DC/DC-Wandler
- Keine externen Komponenten notwendig, nur Versorgungsspannung
- Stromsparend
- Großer Versorgungsspannungsbereich
- Betrieb von 1,8 bis 3,8 V
- Aktivmodus-RX: 6,2 mA
- Aktivmodus-TX bei 0 dBm: 6,8 mA
- Aktivmodus-TX bei +5 dBm: 9,4 mA
- Aktivmodus-MCU: 61 µA/MHz
- Aktivmodus-MCU: 48,5 CoreMark/mA
- Aktivmodus-Sensorcontroller: 0,4 mA + 8,2 µA/MHz
- Standby: 1 µA (laufender RTC- und RAM/CPU-Speicherung)
- Abschalten: 100 nA (Wecken bei externen Ereignissen)
- HF-Bereich
- 2,4GHz-HF-Transceiver, der mit Bluetooth Low Energy (BLE) 4.2 Spezifikation sowie IEEE 802.15.4 PHY und MAC kompatibel ist
- Hervorragende Empfängerempfindlichkeit (–97 dBm für Bluetooth Low Energy und -100 dBm für 802.15.4), Selektivität und Blocking-Performance
- Programmierbarer Ausgangsstrom bis zu +5 dBm
- Vorzertifiziert für Konformität mit weltweiten Funkfrequenzregelungen
- ETSI (Europa)
- IC (Kanada)
- FCC (USA)
- ARIB STD-T66 (Japan)
- JATE (Japan)
Applikationen
- Gebäudeautomatisierung
- Gesundheitswesen und Medizin
- Haushaltsgeräte
- Industrie
- Unterhaltungselektronik
- Transponderanhänger
- Alarm und Sicherheit
- Fernbedienungen
- Drahtlose Sensornetzwerke
Dazugehörige Development Tools
Texas Instruments BOOSTXL-CC2650MA BLE CC2650 Modul-BoosterPack
Plug-In-Modul, mit dem ein schnelles und einfaches Hinzufügen von BLE zu Ihrem LaunchPad™ Development Kit möglich ist.

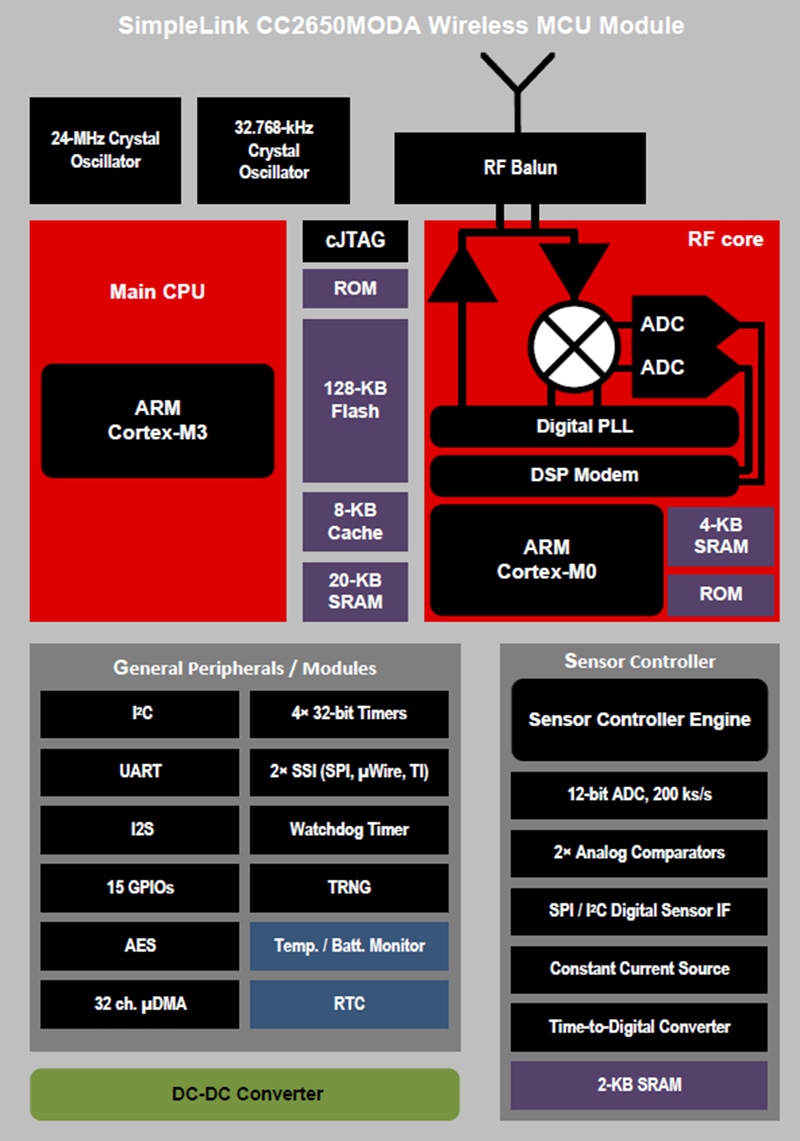

Funktionales Blockdiagramm
