Texas Instruments bq25898C I2C-gesteuerter Einzellen-Lade-IC mit 3 A

Der Texas Instruments bq25898C I2C-gesteuerte Einzellen-Lade-IC mit 3 A ist ein hochintegriertes Schalt-Batterielade- und Systemleistungspfadmanagement-Bauteil für einzellige Lithium-Ionen- und Lithium-Polymer-Batterien. Das Bauteil unterstützt beim Laden eine hohe Eingangsspannung. Der Versorgungspfad mit niedriger Impedanz optimiert die Schalt-Betriebseffizienz, reduziert die Batterieladezeit und verlängert die Batterielaufzeit während der Entladungsphase. Die serielle I2C-Schnittstelle mit Lade- und Systemeinstellungen macht dieses Bauteil zu einer äußerst flexiblen Lösung.

Merkmale

  • Betrieb als Slave-Lader zur Bereitstellung einer schnellen Ladung im Dual-Ladebetrieb
  • Einfache Konfiguration mit kleiner BOM
  • Abwärtsschaltladung mit hohem Wirkungsgrad von 3 A, 1,5 MHz
    • 92 % Lade-Wirkungsgrad bei 3 A und 94 % Lade-Wirkungsgrad bei 2 A Ladestrom
    • Optimierung für Hochspannungs-Eingang (9 V/12 V)
    • Stromsparender PFM-Modus für leichten Lastbetrieb
  • Einzeleingang zur Unterstützung des USB-Eingangs und der anpassbaren Hochspannungsadapter
    • Unterstützt einen Eingangsspannungsbereich von 3,9 V bis 14 V
    • Eingang mit Strombegrenzung (100 mA bis 3,25 A mit 50 mA Auflösung) zur Unterstützung der USB 2.0, USB 3.0 Standard- und Hochspannungs-Adapter
    • Großer dynamischer Eingangsleistungsmanagementbereich (DPM)
  • Batterieentladung mit höchsten Wirkungsgrad mit 5 mΩ
  • Standardladung deaktiviert
  • Integrierter ADC für Systemüberwachung (Spannung, Ladestrom)
  • Flexibler autonomer und I2C-Modus für eine optimale Systemleistung
  • Batterie-Fernerkundung
  • Die hohe Integration umfasst alle MOSFETs, die Strommessung und Schleifenkompensation
  • Hohe Genauigkeit:
    • ±0,5 % Ladespannungsregelung
    • ±5 % Ladestromregelung
    • ±7,5 % Eingangsstromregelung
  • Sicherheit:
    • Thermische Regelung und thermische Abschaltung
    • Eingangsüberspannungsschutz (UVLO)
    • Batterie-OVP
    • Sicherheits-Timer

Applikationen

  • Smartphone
  • Tablet-PC
  • Tragbare Internetgeräte

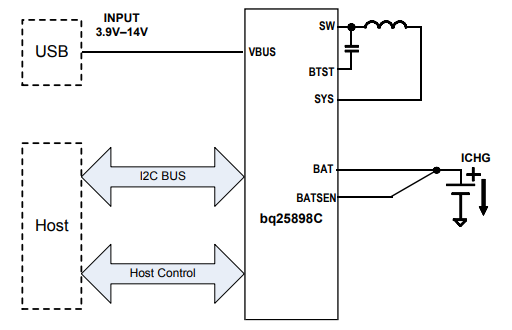

Vereinfachtes Schaltplan-Diagramm

Schaltplan - Texas Instruments bq25898C I2C-gesteuerter Einzellen-Lade-IC mit 3 A

Blockdiagramm

Blockdiagramm - Texas Instruments bq25898C I2C-gesteuerter Einzellen-Lade-IC mit 3 A

Verwandtes Produkt

Texas Instruments bq25898CEVM Evaluierungsmodul (EVM)

Für die Evaluierung des bq25989C hochintegrierten Schaltmodus-Batterielademanagement-System ausgelegt.

Learn Moreüber Texas Instruments bq25898CEVM Evaluierungsmodul (EVM) View Productsverwandt mit Texas Instruments bq25898CEVM Evaluierungsmodul (EVM)
Veröffentlichungsdatum: 2016-05-23 | Aktualisiert: 2022-03-11
