Texas Instruments bq25672EVM Ladegerät-Evaluierungsmodul (EVM)
Das Texas Instruments bq25672EVM Ladegerät-Evaluierungsmodul (EVM) wird zur Evaluierung des bq25672 Bauteils ausgelegt. Das bq25672 ist ein integriertes Schaltmodus-Buck-Batterielademanagement-Bauteil in einem HOTROD-Gehäuse (QFN). Das Bauteil ist für 1- bis 4-reihige Li-Ionen- und Li-Polymer-Batterien von einem Eingang von 6 V bis 24 V mit einer programmierbaren Schaltfrequenz von 750 kHz und 1.500 kHz ausgelegt. Die serielle I2C-Schnittstelle mit Lade- und Systemeinstellungen macht das bq25672 von Texas Instruments zu einer äußerst flexiblen Lösung.
Merkmale
- Einfache Evaluierung des 3-A-Schaltmodus-Abwärtsreglers mit hohem Wirkungsgrad im HOTROD-Gehäuse (QFN)
- Verwendung einer USB2ANY-Schnittstelle zum Umschalten zwischen dem Ladevorgang und USB-On-the-Go (OTG) sowie zur Überwachung des Ladestatus und der Fehler sowie der Spannungen und des Stroms mit einem integrierten Analog-Digital-Wandler (ADC)
- Verwendung eines On-Board-USB-Eingangsadapters zum Anschließen der USB-Quelle und entweder Kommunikation über entweder D+ oder D-, um die Standard-Strombegrenzung für den Eingangsstrom festzulegen
- On-Board-Testpunkte, Sensorwiderstände und Steckbrücken ermöglichen die Messung der Spannungs- und Stromregelung mit hohem Wirkungsgrad und hoher Genauigkeit
- Bidirektionale Blockierungs-NFETs sind für die Evaluierung des Quellen-Selektors mit zwei Eingängen und Steckbrücken zum Bypass enthalten
Lieferumfang Kit
- bq25672EVM Evaluierungsmodul
- Das EV2400 ist im Lieferumfang des Kits nicht enthalten, aber ist für den Betrieb erforderlich

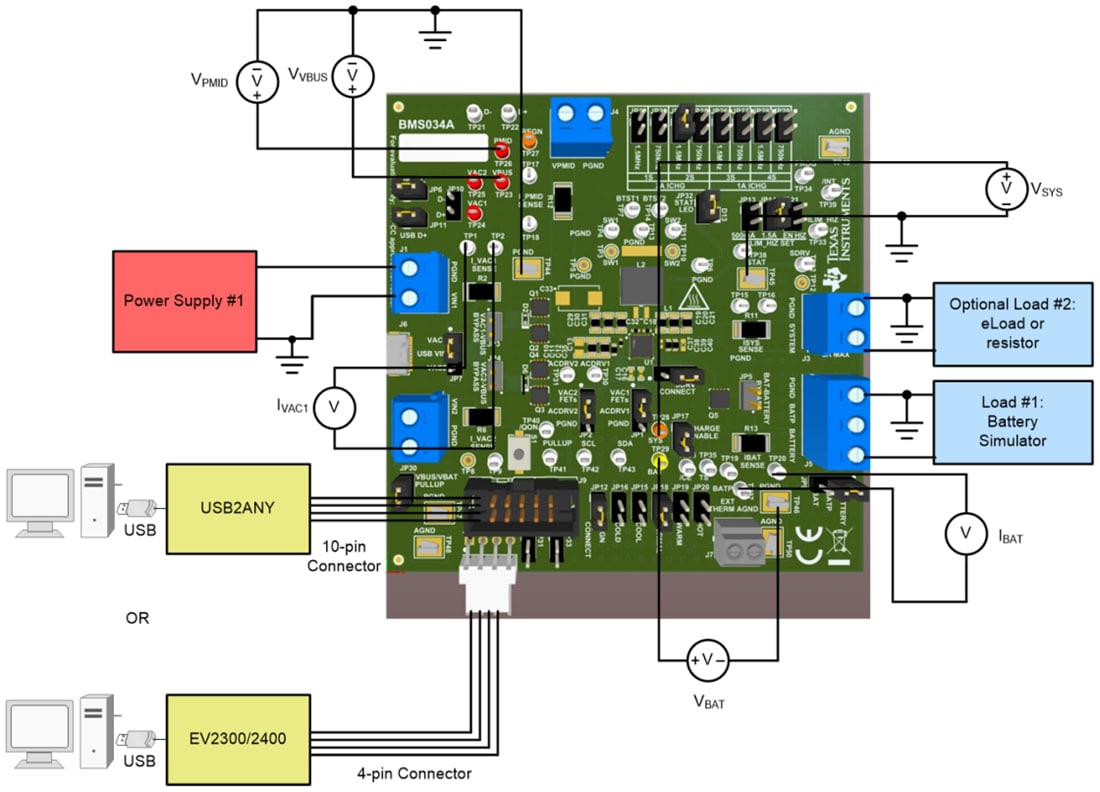

Testeinrichtung
Verwandtes Produkt
Texas Instruments bq25672 3-A-Abwärtsladegerät
Vollständige integriertes Schaltmodus-Buck-Ladegerät für 1- bis 4-Zellen-Li-Ionen-Batterien und Li-Polymer-Batterien.
Verwandtes Development Tool
Texas Instruments USB2ANY Schnittstellen-Adapter
Ermöglicht einem Computer ein Evaluierungsmodul (EVM) über eine USB-Verbindung mit einem kleinen Dongle zu steuern.
Veröffentlichungsdatum: 2021-05-14
| Aktualisiert: 2022-03-11
