Texas Instruments BQ25175 Eigenständiges lineares Einzellen-Ladegerät
Das Texas Instruments BQ25175 eigenständige lineare 800-mA-Einzellen-Ladegerät verfügt über ein integriertes Design, das sich hervorragend für 1-Zellen-Li-Ionen- und Li-Poly-Batterien eignet. Das BQ25175 bietet einen einzelnen Leistungsausgang, der die Batterie auflädt. Die Systemlast kann parallel zur Batterie geschaltet werden, solange die durchschnittliche Systemlast nicht verhindert, dass die Batterie innerhalb der Sicherheitsverzögerungsdauer vollständig geladen wird. Wenn die Systemlast parallel zur Batterie platziert wird, wird der Ladestrom zwischen dem System und der Batterie geteilt.
Das BQ25175 eigenständige lineare 800-mA-Einzellen-Ladegerät von TI verfügt über drei Phasen zum Laden einer Li-Ionen-/Li-Poly-Batterie, einschließlich Vorladung zur Wiederherstellung einer vollständig entladenen Batterie, Schnelllade-Konstantstrom zur Lieferung des Großteils der Ladung und Spannungsregelung, um die volle Kapazität zu erreichen. In allen Ladephasen überwacht ein interner Regelkreis die IC-Sperrschichttemperatur und verringert den Ladestrom wenn die interne Temperaturschwelle, TREG, überschritten wird.
Die vollständig integrierte Ladegerät-Leistungsstufe und die Ladestrommessfunktionen sind auf dem BQ25175 verfügbar. Die Ladefunktion verfügt über Strom- und Spannungsregelkreise mit hoher Genauigkeit und Ladeabschaltung. Der Schnellladestrom ist über einen externen Widerstand programmierbar. Darüber hinaus verfolgen die Vorladungs- und Abschaltstrom-Schwellenwerte die Schnellladestromeinstellung.
Merkmale
- Eingangsspannung bis zu 30 V tolerant
- Automatischer Schlafmodus für einen geringen Stromverbrauch
- Batterie-Ableitstrom: 350 nA
- Eingangsableitstrom von 80 µA, wenn das Laden deaktiviert ist
- Unterstützt 1-Zellen-Li-Ionen und Li-Poly
- Feste Batterieregelungsspannung von 4,35 V
- Externer widerstandsprogrammierbarer Betrieb
- ISET zur Einstellung des Ladestroms von 10 mA bis 800 mA
- Integrierter Fehlerschutz
- Überspannungsschutz: 6,6 V IN
- Überstromschutz: 1.000 mA
- 125 °C Wärmeregulierung; 150 °C Übertemperaturschutz
- OUT-Kurzschluss-Sicherung
- ISET-Pin Kurzschluss-/Leerlaufschutz
- Ladefunktionen
- Vorladestrom von 20 % des ISET
- Anschlussstrom von 10 % des ISET
- NTC-Thermistoreingang zur Überwachung der Batterietemperatur
- Laden bei niedrigen und heißen Temperaturen deaktiviert
- Kühlung der Temperaturladung bei 20 % des ISET
- TS-Pin für Ladefunktionssteuerung
- Open-Drain-Ausgang für Status- und Fehleranzeige
- Hohe Genauigkeit
- Ladespannungsgenauigkeit: ±0,5 %
- Ladestromgenauigkeit: ±10 %
Applikationen
- Smart-Tracker
- Echte drahtlose Kopfhörer
- Smart-Fernsteuerung
- Pulsoximeter
- Blutzuckermessgeräte
Dazugehöriges Evaluierungsmodul
Texas Instruments bq25175EVM Ladegerät-Evaluierungsmodul (EVM)
Evaluieren und testen Sie die verschiedenen Betriebsarten des bq25175, eines Li-Ionen/Li-Poly-Akku-Ladegeräts.

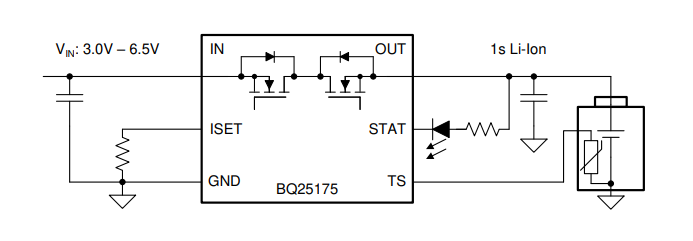

Vereinfachter Schaltplan
