Texas Instruments BOOSTXL-IOLINKM-8 IO-Link-BoosterPack™ mit acht Anschlüssen
Das Texas Instruments BOOSTXL-IOLINKM-8 IO-Link-BoosterPack™ mit acht Anschlüssen ist für den Betrieb mit dem LP-AM243 TI LaunchPad™ Kit mit einem Sitara™ AM243x MCU ausgelegt. Dieses Design implementiert einen IO-Link-Master mit acht Anschlüssen und einem schnellen und deterministischen Timing sowie einer unabhängigen Zyklus- und Bitraten-Konfiguration. Dieses Design kann verwendet werden, um ein Remote-IO-Gateway zur Verbindung mit OPC UA, Profinet, EtherCAT oder Ethernet IP zu erstellen. Die programmierbare Echtzeiteinheit (PRU) für den Sitara™-Prozessor-basierten Framehandler bietet eine flexible Methode, um das Timing und die Synchronisierung zu steuern. Das BOOSTXL-IOLINKM-8 Boosterpack von Texas Instruments enthält alle analogen Schaltungen, die für die Erstellung eines IO-Link-Masters mit acht Anschlüssen erforderlich sind, wenn es mit dem LP-AM243 LaunchPad kombiniert wird, das den Prozessor und den Framehandler umfasst.
Merkmale
- Acht IO-Link-Anschlüsse mit zusätzlichen digitalen Eingängen
- Unterstützt die IO-Link-Übertragungsraten COM1, COM2 und COM3 sowie eine Zykluszeit von 400 µs
- Kann Strom von 500 mA pro Anschluss mit Überstromschutz und -begrenzung an allen Anschlüssen liefern
- Der PRU-Framehandler ermöglicht flexibles Timing
Applikationen
- Eigenständiges Remote-IO
- Kommunikationsmodul
Weitere Ressourcen

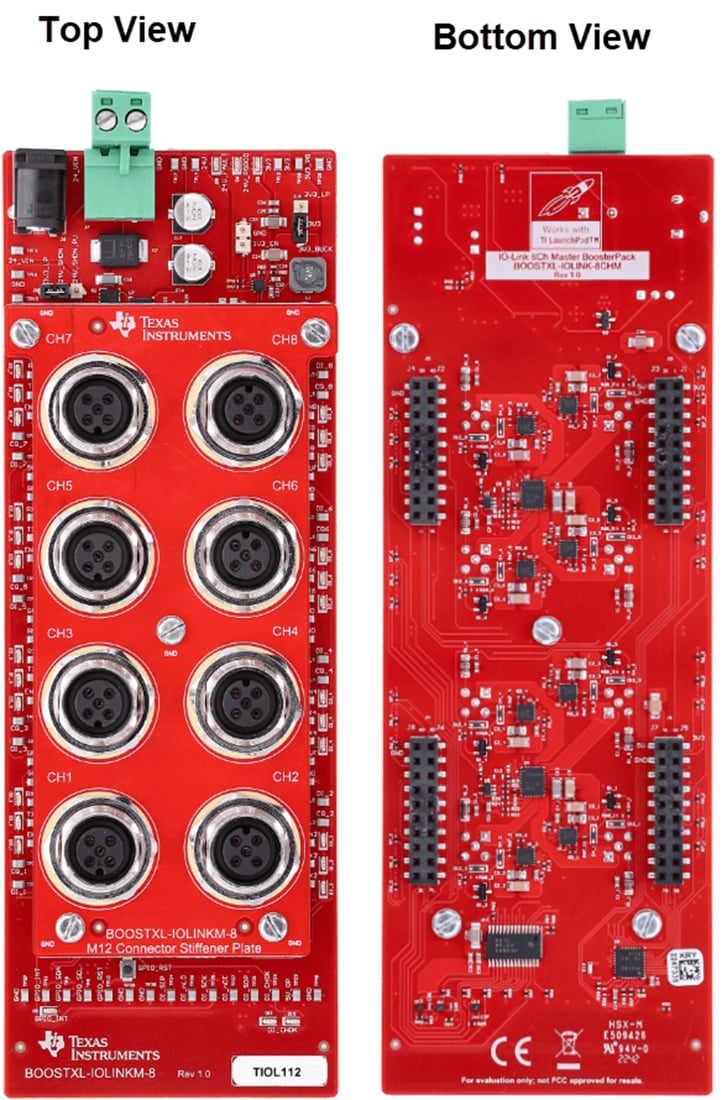

Board-Layout
Verwandtes Produkt
Texas Instruments AM243x Dual-Core Arm®-basierte Cortex®-MCUs
Mikrocontroller für industrielle Anwendungen, wie z. B. Remote-I/O-Module und Motorantriebe.
