Texas Instruments AMC7908EVM Evaluierungsmodul
Das Texas Instruments AMC7908EVM Evaluierungsmodul ist eine benutzerfreundlich Plattform zur Evaluierung der Leistung und Funktionalität des AMC7908. Das AMC7908 ist ein hochintegriertes Überwachungs- und Steuergerät für Leistungsverstärker mit acht 13-Bit-Digital-Analog-Wandlern (DAC) und einem 12-Bit-Analog-Digital-Wandler (ADC). Die DACs können durch spezielle Software und Hardware-Trigger ein- und ausgeschaltet werden.
Der TI AMC7908EVM verfügt über optionale Schaltungen und Steckbrücken zur Konfiguration des Bauteils für verschiedene Anwendungen.
Merkmale
- Konfigurierbare Schaltung zur Evaluierung des AMC7908
- Onboard-VDD (5 V)- undVIO (3,3 V)-Unterstützung über USB
- Onboard-VSSA- undVSSB-Unterstützung (-10,5 V oder -7 V)
- Das FT4222 kann mit der AMC7908EVM GUI einfach auf den AMC geschrieben werden
- Externe SPI- undI2C-Anschlüssesind verfügbar
Applikationen
- Makro-Funkeinheit (RRU)
- Aktive Antennensystem mMimo (AAS)
- Backhaul-Einheit für den Außenbereich
- Radar
Lieferumfang Kit
- AMC7908EVM Board
- USB micro-B Stecker auf USB-A Stecker Kabel
Blockdiagramm der Betriebstheorie

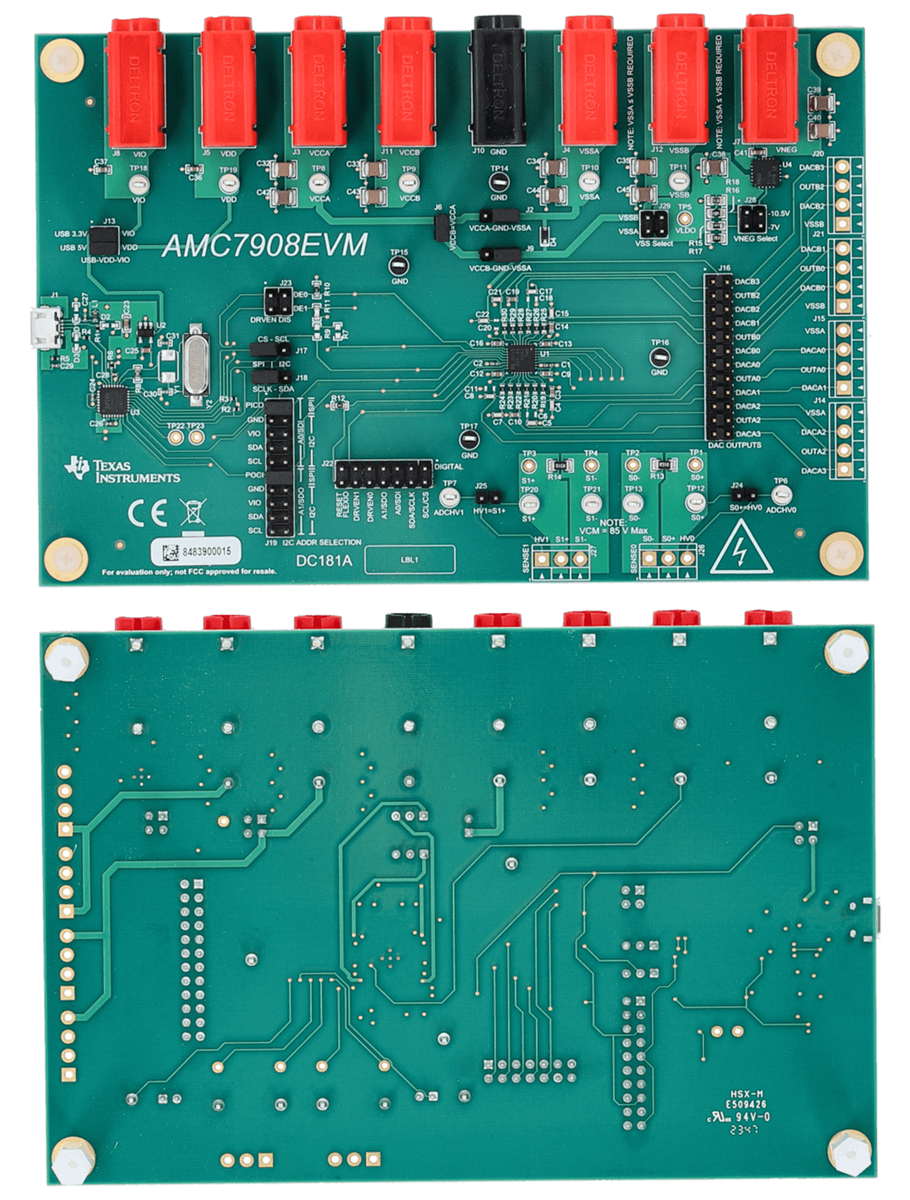

Layout
Veröffentlichungsdatum: 2024-08-07
| Aktualisiert: 2025-03-05
