Texas Instruments AMC1333M10 Modulator mit verstärkter Isolierung
Der Texas Instruments AMC1333M10 Delta-Sigma-Modulator mit verstärkter Isolierung bietet einen Ausgang, der durch eine Isolationsbarriere, die gegen magnetische Störungen äußerst beständig ist, von der Eingangsschaltung getrennt wird. Die Isolationsbarriere wurde gemäß DIN EN IEC 60747-17 (VDE 0884-17) und UL1577-Standards mit einer verstärkten isolation von bis zu 8.000 VPEAK zertifiziert und unterstützt eine Betriebsspannung von bis zu 1,5 kVRMS. Darüber hinaus trennt die Isolierbarriere Teile des Systems, die auf unterschiedlichen Gleichtaktspannungsniveaus arbeiten, und schützt die Niederspannungsseite vor Spannungen, die elektrische Schäden oder Verletzungen des Bedieners verursachen können.
Der AMC1333M10 Delta-Sigma-Modulator mit verstärkter Isolierung von TI verfügt über einen einzigartigen, großen und bipolaren Eingangsspannungsbereich von ±1 V mit einem hohen Eingangswiderstand, der die direkte Verbindung des Bauteils zu Widerstandsteilern in Hochspannungsapplikationen unterstützt. Der Ausgangs-Bitstream des Bauteils ist mit dem intern erzeugten Takt synchronisiert.
Bei Verwendung mit einem Digitalfilter (wie z. B. die TMS320F2807x- oder TMS320F2837x-Mikrocontroller-Produktfamilien), kann das Bauteil zur Reduzierung des Bitstreams eine Auflösung mit 16 Bit und einen Dynamikbereich von 87 dB bei einer Datenrate von 39 kS/s erzielen.
Der AMC1333M10 ist in einem großen 8-Pin-SOIC-Gehäuse erhältlich und ist für den Betrieb in einem erweiterten Industrietemperaturbereich von -40 °C bis +125 °C spezifiziert.
Merkmale
- Linearer Eingangsspannungsbereich: ±1 V
- Hohe Eingangsimpedanz: 2,4 GΩ (typisch)
- Niedrige DC-Fehler:
- Offset-Fehler: ±0,5 mV (max.)
- Offset-Drift: ±4 µV/°C (max.)
- Gain-Fehler: ±0,2 % (max.)
- Gain-Drift: ±40 ppm/°C (max.)
- Hohe CMTI: 100 kV/µs (min.)
- Interner Taktgeber: 10 MHz
- Fehlende High-Side-Versorgungserkennung
- Niedrige EMI: Erfüllt die CISPR-11- und CISPR-25-Standards
- Sicherheitsbezogene Zertifizierungen:
- Verstärkte Isolierung von 8.000 VPEAK gemäß DIN EN IEC 60747-17 (VDE 0884-17)
- 5.700 VRMS Isolierung für 1 Minute gemäß UL 1577
- Vollständig über den erweiterten Industrie-Temperaturbereich spezifiziert: -40 °C bis +125 °C
Applikationen
- Motorantriebe
- Frequenzumrichter
- Schutz-Relais
- Netzteile
Dazugehöriges Evaluierungsmodul
Texas Instruments AMC1333M10EVM Modulator-Evaluierungsmodul (EVM)
Zur Evaluierung des AMC1333 1-Bit-Modulators mit einem Ausgangsbuffer ausgelegt.
Typische Applikation

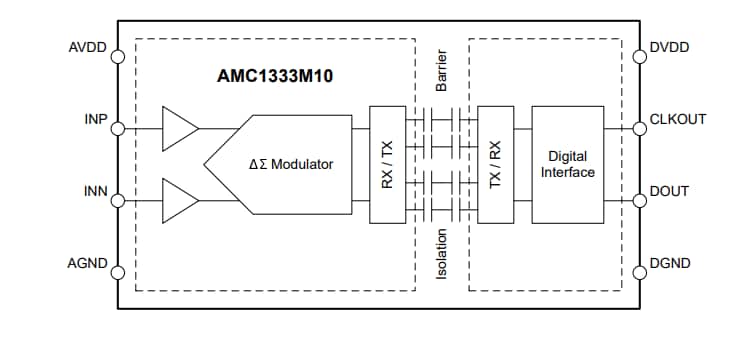

Funktionales Blockdiagramm
