Texas Instruments AFE79xx Vierkanal-HF-Transceiver
Texas Instruments AFE79xx Vierkanal-HF-Transceiver bieten eine hohe Leistungsfähigkeit und große Bandbreite bei gleichzeitiger Integration von vier HF-Abtast-Digitalisierungs-Hilfsketten (Feddback-Pfade). Der hohe Dynamikbereich der Sender- und Empfängerketten ermöglichen dem Bauteil die Erzeugung und den Empfang von 2G-, 3G-, 4G- und 5G-Signalen für drahtlose Basisstationen. Die große Bandbreite der AFE79xx-Bauteile ist für Multiband-4G- und 5G-Basisstationen ausgelegt.
Jede Empfängerkette umfasst einen DSA (Digital Step Attenuator) mit einem Bereich von 25 dB, gefolgt von einem 3 GS/s ADC (Analog-Digital-Wandler). Zusätzlich verfügt jeder Empfängerkanal über einen analogen Spitzenleistungsdetektor, verschiedene digitale Leistungsdetektoren zur Unterstützung eines externen oder internen autonomen Verstärkungsreglers und HF-Überlastdetektoren zum Schutz der Gerätezuverlässigkeit.
Die einzelnen oder doppelten digitalen Abwärtswandler (DDC) bieten eine kombinierte Signal-BW von bis zu 600 MHz. Im TDD-Modus kann der Empfängerkanal so konfiguriert werden, dass er dynamisch zwischen dem Verkehrsempfänger (TDD RX) und dem Breitband-Feedback-Empfänger (TDD FB) umschaltet, so dass derselbe Analogeingang für beide Zwecke verwendet werden kann.
Die Vierkanal-HF-Transceiver AFE79xx von Texas Instruments sind in einem 17 mm × 17 mm großen FCBGA-Gehäuse mit einem Raster von 0,8 mm untergebracht.
Merkmale
- Vierfache HF-Abtastung 12 GS/s Sende-DACs
- Vierkanal-HF-Abtastungs-Empfangs-ADCs mit 3 GS/s
- Zweikanal-HF-Abtastungs-Rückkopplungs-ADCs mit 3 GS/s (nur AFE792x)
- Maximale HF-Signalbandbreite:
- Digitale Schrittdämpfungsglieder (DSA)
- TX: Bereich von 40 dB, Analogstufen von 1 dB Analog und Digitalstufen von 0,125 dB
- RX: Bereich von 25 dB, Stufen von 0,5 dB
- FB: Bereich von 25 dB, Stufen von 0,5 dB
- Einzel- oder Dualband-DUC/DDCs (nur AFE7920/88) für TX und RX
- Dual-NCOs für schnelle Frequenzschaltung
- Unterstützt den TDD-Betrieb mit schnellem Schalten zwischen TX und RX
- Interne PLL/VCO zur Erzeugung von DAC/ADC-Takten
- Optionales externes CLK bei DAC- oder ADC-Rate
- SerDes-Datenschnittstelle
- Konform mit JESD204B und JESD204C
- 8 SerDes-Transceiver von bis zu 29,5 GBit/s
- Kodierung: 8b/10b und 64b/66b
- 12-Bit-, 16-Bit-, 24-Bit- und 32-Bit-Auflösung
- Synchronisierung von mehreren Bauteilen der Unterklasse 1
- Gehäuse: 17 mm × 17 mm FCBGA, 0,8 mm Raster
Applikationen
- Makro-Funkeinheit (RRU)
- Aktives mMIMO-Antennensystem (AAS)
- Kleinzellen-Basisstation
- Repeater
- Verteilte Antennensysteme (DAS)

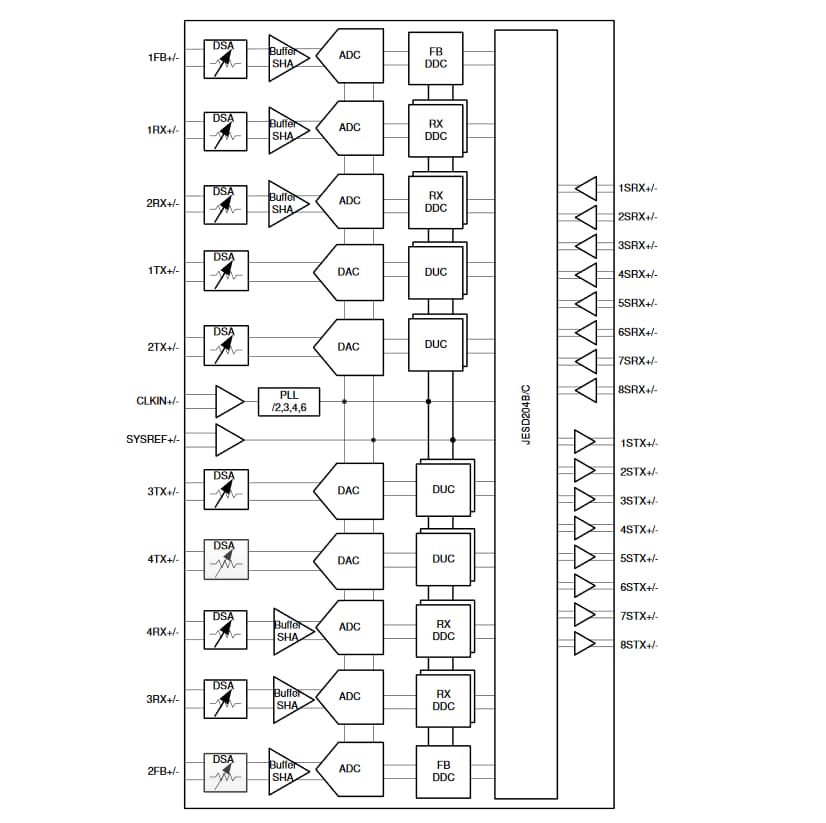

AFE7920/21 Funktionales Blockdiagramm

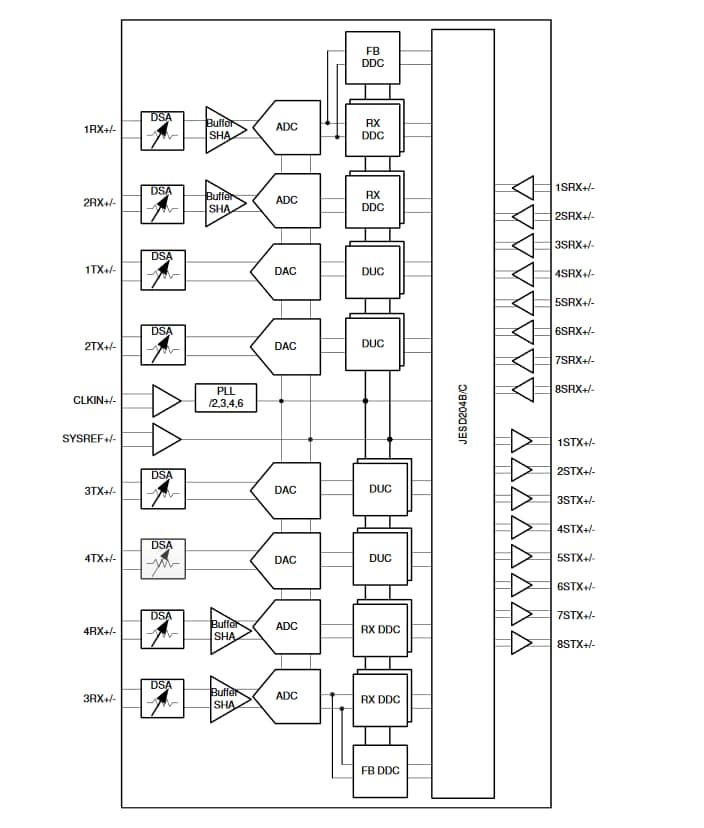

AFE7988/89 Funktionales Blockdiagramm
