Texas Instruments AFE5832 32-Kanal-Ultraschall-Analog-Frontend

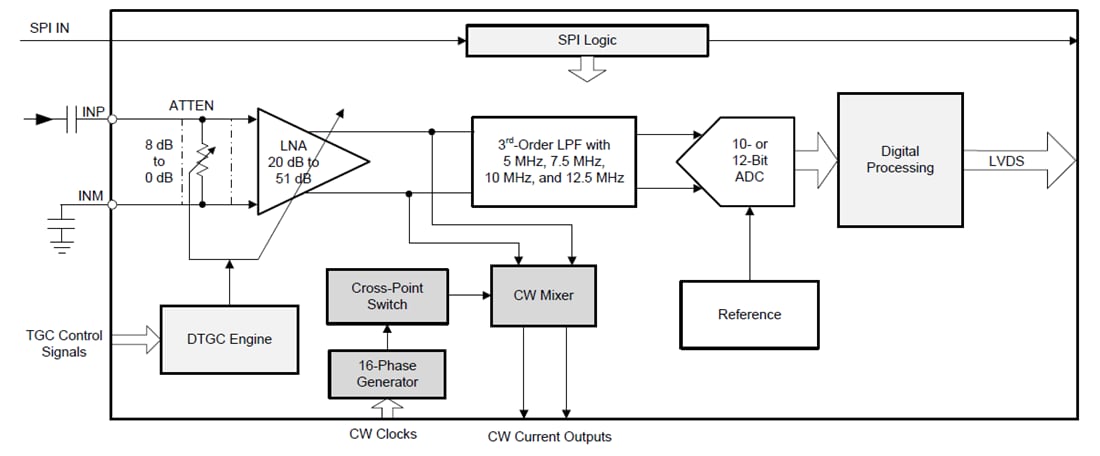

Das Texas Instruments AFE5832 32-Kanal-Ultraschall-Analog-Frontend (AFE) ist für medizinische Ultraschallsysteme optimiert. Der AFE5832 ist leistungsstark, stromsparend und bietet eine kleine Gehäusegröße, was zu einer hochintegrierten AFE-Lösung führt. Ein Multichip-Modul (MCM) mit drei Chips, zwei spannungsgeregelten Verstärkerchips (VCA) und einem Analog-zu-Digital-Wandler-Chip (ADC). Der VCA-Chip verfügt über 16 Kanäle und der ADC-Chip regelt alle 32 Kanäle. Darüber hinaus ist jeder Kanal im VCA-Chip in einem der beiden Modi konfiguriert - der Zeitverstärkungskompensations-Modus (TGC) oder der kontinuierliche Wellenmodus (CW). Der TGC-Modus führt dazu, dass jeder Kanal über einen Eingangsdämpfer (ATTEN), einen rauscharmen Verstärker (LNA) mit variabler Verstärkung und einen Tiefpassfilter der dritten Ordnung (LPF) verfügt. Jeder Kanal im CW-Modus enthält einen LNA mit einer festen Verstärkung von 18 dB und einen stromsparenden passiven Mischer mit 16 wählbaren Phasenverzögerungen. Diese unterschiedlichen Phasenverzögerungen können zu jedem Analogeingangssignal angelegt werden, das eine On-Chip-Strahlformungsfunktion ausführt. Der ADC-Chip verfügt jeweils über 16 physische ADCs, die in zwei Sätze von Ausgängen umgewandelt werden, jeweils einen von jedem VCA-Chip, damit das Bauteil für den Betrieb mit einer Auflösung von 12 Bits oder 10 Bits konfiguriert ist.
