Texas Instruments ADS92x4R Zweikanal-SAR-ADCs
Texas Instruments ADS92x4R Zweikanal-SAR-ADCs bieten eine Pin-kompatible Hochgeschwindigkeits-Simultanabtastung mit einer integrierten Referenz und einem integrierten Referenzbuffer. Die ADS92x4R ADCs werden von einer Einzelversorgung von 5 V betrieben und unterstützen einen unipolaren Betrieb. Das Bauteil bietet vollständig differenzielle, analoge Eingangssignale mit hervorragenden DC- und AC-Spezifikationen. Die ADS92x4R ADCs mit hoher AC-Leistung bieten analoge Eingangsfrequenzen von bis zu 1,5 MHz, wodurch sich das Bauteil hervorragend für Datenerfassungssyteme (DAQ) mit großer Bandbreite eignet.
Die ADCs unterstützen SPI-kompatible serielle (Enhanced-SPI) und bytebreite parallelgeschaltete Schnittstellen. Dadurch kann das Bauteil mit verschiedenen Mikrocontrollern, digitalen Signalprozessoren (DSPs) und feldprogrammierbaren Gate-Arrays (FPGAs) einfach gepaart werden. Eine Daten-Mittelungsfunktion bietet auf den ADS92x4R ADCs eine AC-Leistungssteigerung in lauten Umgebungen.
Der ADS92x4R ist in einem platzsparenden VQFN-Gehäuse von 5 mm × 5 mm verfügbar und für den erweiterten Temperaturbereich von -40 °C bis +125 °C spezifiziert.
Merkmale
- Hohe Auflösung, hoher Durchsatz
- ADS9224R: 16 Bit, 3 MSPS, niedrige Latenz: 333 ns
- ADS9234R: 14 Bit, 3,5 MSPS, niedrige Latenz: 285 ns
- Zwei unipolare, vollständig differenzielle simultan abgetastete Kanäle
- Ausgezeichnete DC- und AC-Leistung
- ADS9224R
- 16-Bit-NMC-DNL, ±2 LSB max. INL
- 94 dB SRV, –109 dB THD
- 88 dB SINAD bei 1 MHz
- ADS9234R
- 14-Bit-NMC-DNL, ±1 LSB max. INL
- 85,6 dB SRV, –106 dB THD
- 84 dB SINAD bei 1 MHz
- ADS9224R
- Funktionsintegration
- Interne Referenz und Referenzbuffer
- Interne REFby2 Buffer für die Einstellung des Gleichtakts
- Datenmittelung
- Enhanced-SPI-Schnittstelle für MCUs und FPGAs
- Großer Lesezyklus zum Lesen von Daten mit MCUs
- Takt-Retimer für die Datenübertragung mit Digitalisolatoren
- DDR-Modi für FPGAs
- Parallelgeschalteter Bytemodus für eine einfache Verbindung
- Erweiterter Temperaturbereich: -40 °C bis +125 °C
Applikationen
- Optische Encoder: inkremental und absolut
- SONAR-Empfänger
- Optisches Netzwerk: EDFA-Gain-Steuerungsschleife
- Leistungsqualitätsmessung
- Digitale Stromversorgung
- I/Q-Demodulatoren
- Medizinische Bildverarbeitung: CT-Scanner, MRI-Scanner
- Impedanz-Analysatoren

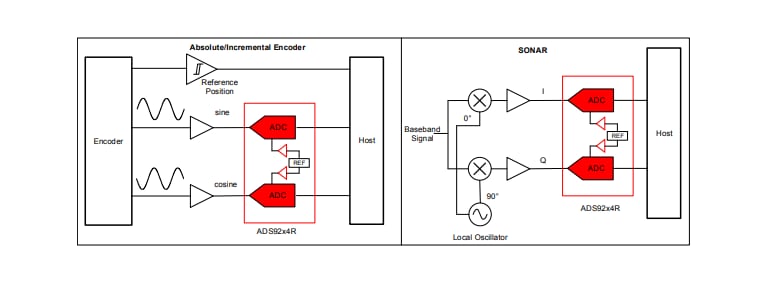

Diagramm typischer Applikationen
