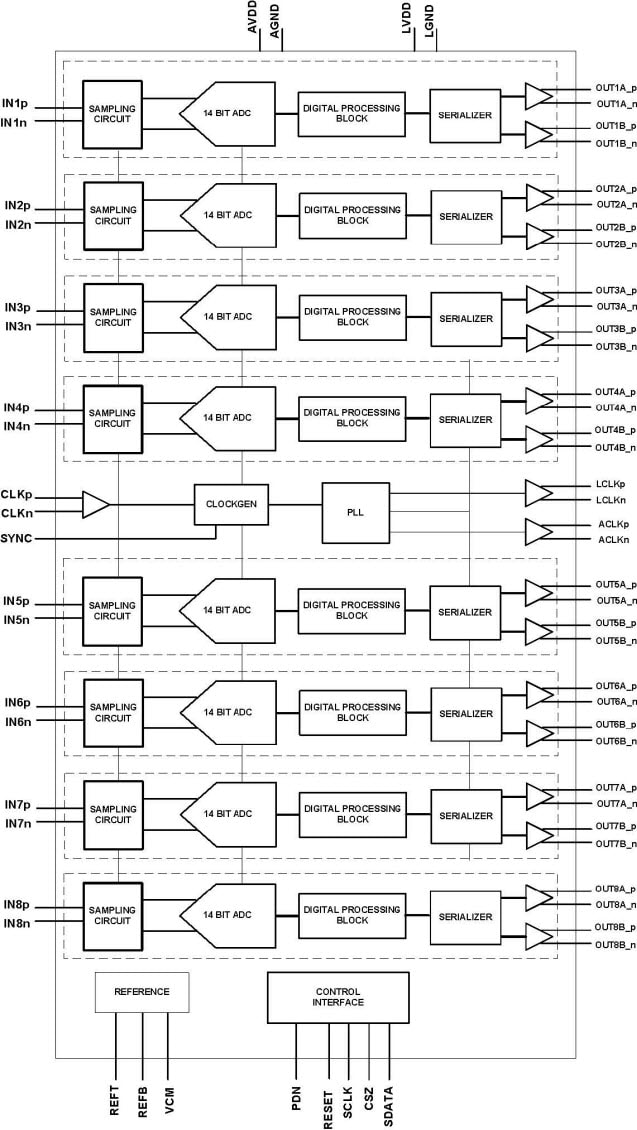

Texas Instruments ADS5294 14-Bit, 80MSPSanalog-zu-digital Achtkanal-Wandler (ADC) hat einen niedrigen Energieverbrauch, hohes SNR, geringes SFDR und konsistente Recovery nach Überladung, was es dem Nutzer ermöglicht, hochleistungsfähige Systeme zu entwickeln. TI 8-Kanal ADS5294 ADC hat einen digitalen Verarbeitungsblock, der verschiedene übliche digitale Funktionen zur Verbesserung der Systemleistung vereint. Das Gerät besitzt ein digitales Filtermodul mit eingebautem Dezimationsfilter (mit Tiefpass-, Hochpass- und Bandpass-Merkmalen). Die Dezimierungsrate ist programmierbar (2, 4 oder 8). Die macht ihn hilfreich in Schmalband-Anwendungen, wo der Filter einfach zur Verbesserung des SNR verwendet werden kann und Oberschwingungen ausschaltet bei gleichzeitiger Verringerung der Ausgangsdatenrate.
Features
Max. Samplerate: 80MSPS/14-Bit
Hohes Signal-Rausch-Verhältnis
75.5dBFS SNR bei 5MHz/80MSPS
78.2dBFS SNR bei 5MHz/80MSPS und Dezimationsfilter aktiviert
84dBc SFDR bei 5MHz/80MSPS
Niedriger Energieverbrauch
58mW/CH bei 50MSPS
77mW/CH bei 80MSPS (2 LVDS Kabel pro Kanal)
Digitaverarbeitungsblock
Programmierbarer FIR-Dezimationsfilter und Oversampling, um Oberwellenstörung zu minimieren
Programmierbarer IIR Hochpass-Filter zur Minimierung von DC-Offset
Programmierbarer Digital Gain: 0dB bis 12dB
2- oder 4-Kanal Durchschnitt
Flexible serialisierte LVDS Ausgänge:
1 oder 2 Kabel der LVDS-Ausgabeleitungen pro Kanal je nach ADC-Samplerate
Programmierbares Mapping zwischen ADC-Eingangskanälen und LVDS-Ausgangspins vereinfacht Platinendesign
Verschiedene Testmuster zur Verifizierung der Daten des FPGA/Receiver
