Texas Instruments ADS1285EVM-PDK Demonstrationskit
Das Texas Instruments ADS1285EVM-PDK Demonstrationskit ermöglicht die Evaluierung des ADS1285 32-Bit-Zweikanal-Delta-Sigma-ADCs mit hoher Auflösung für die seismische und Georaum-Exploration. Das ADS1285EVM-PDK Demonstrationskit von TI enthält ein Präzisions-Host-Schnittstellen-Controllerboard (PHI) für eine vollständige Plattformlösung. Das PHI-Controllerboard ermöglicht dem ADS1285EVM die Verbindung mit einem Computer über einen USB-Anschluss, der mit der Software verbunden ist, die zur umfassenden Evaluierung des ADS1285 ADCs ausgelegt ist.
Merkmale
- On-Board-Analogversorgung: unipolar von 3,3 V und bipolar von ±2,5 V
- On-Board-DAC1282 zur Erzeugung von Signalen und Kalibrierung
- Unipolare On-Board-Digitalversorgung von 5 V
- USB-betrieben; kein externes Netzteil für unipolar erforderlich
- On-Board-Quarzoszillator von 16,384 MHz mit Taktteilern mit einer Teilung durch 2, 4 und 8
- Integrierte Analysetools einschließlich Scope-, Fast Fourier Transform (FFT)- und Histogrammanzeigen
Lieferumfang Kit
- PHI-Controllerboard
- USB-Mikro-B-Stecker-zu-USB-A-Steckerkabel

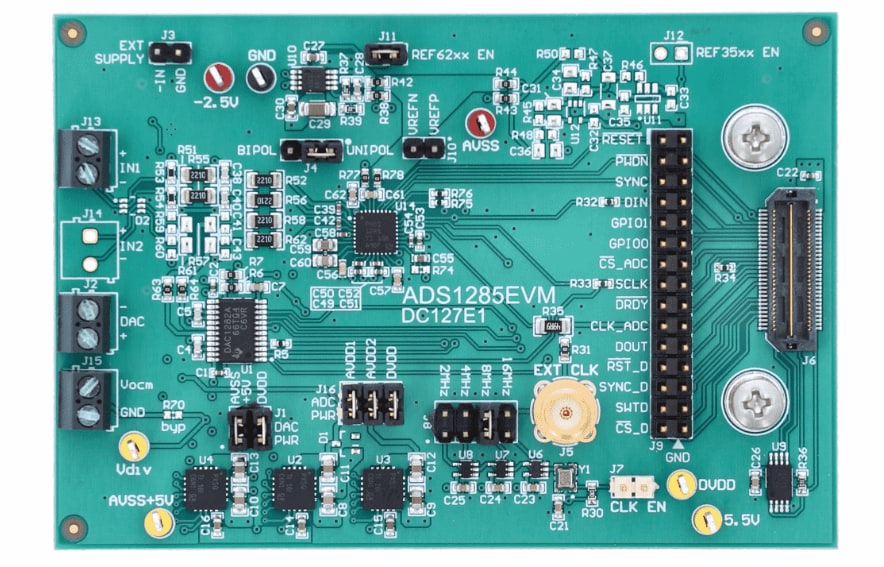

Frontansicht
Rückansicht
Veröffentlichungsdatum: 2022-11-04
| Aktualisiert: 2022-11-10
