Texas Instruments ADC12020 12-Bit-20MSPS-ADCs

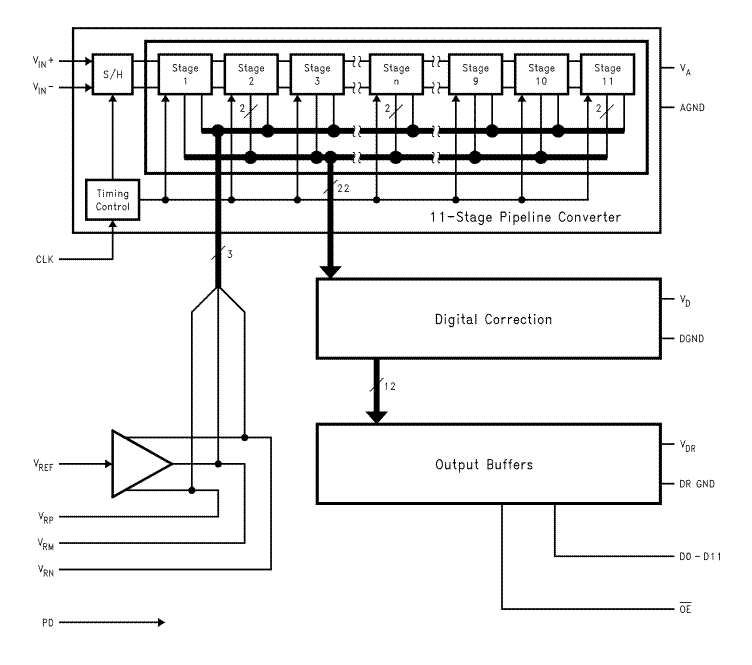

Texas Instruments ADC12020 12-Bit-Analog-Digital-Wandler (ADC) wandelt analoge Eingangssignale mit 20 Megasamples pro Sekunde (MSPS) in 12-Bit-Digitalwörter um. Die Architektur enthält eine Differential-Pipeline mit digitaler Fehlerbehebung. Zusätzlich reduziert eine On-Chip-Abtast-und-Halte-Schaltung die Größe des Chip und den Stromverbrauch und bietet gleichzeitig eine ausgezeichnete dynamische Leistung. Der ADC12020 verbraucht bei Einsatz eines einzelnen 5V-Netzteil bei 20 MSPS 185 mW, einschließlich Referenzstrom. Der Stromverbrauch reduziert sich im Abschaltmodus auf 40 mW. Vollständige Nutzung des Differential-Eingangs wird empfohlen, um eine optimale Leistung zu erzielen. Das Bauteil bietet eine einfache Verwendung über einen gepufferten, hochohmigen einendigen Referenzeingang, der zur Verwendung der Signalverarbeitungsschaltung, auf dem Chip in eine Differential-Referenz umgewandelt wird. Der ADC12020 kann in einem industriellen Temperaturbereich von -40 °C bis +85 °C betrieben werden.
