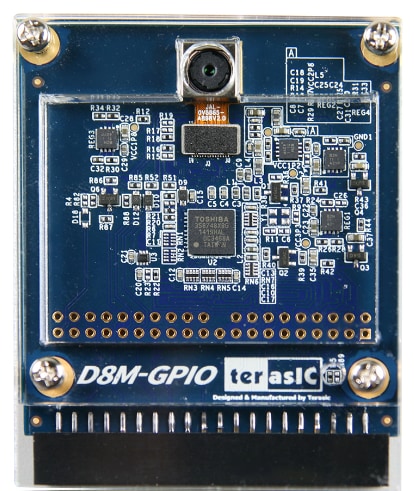

Terasic Technologies D8M-GPIO Digitalkamera-Paket

Terasic Technologies D8M-GPIO Digitalkamera-Paket

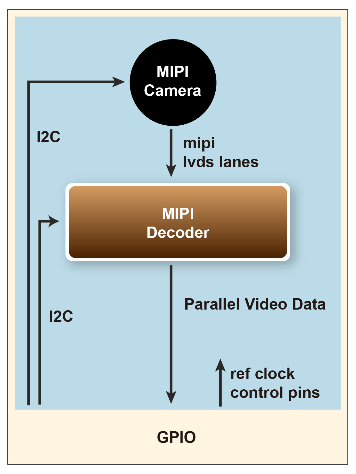

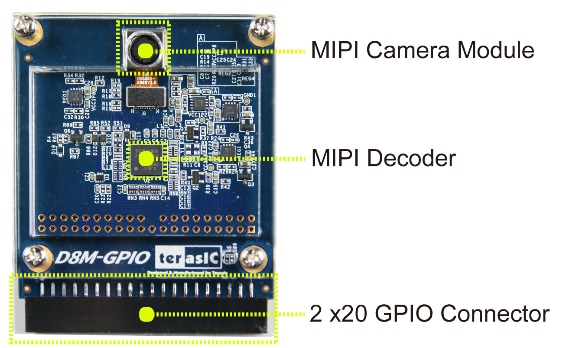

Das D8M-GPIO-Kit von Terasic Technologies ist ein 8-Megapixel-Kamera-Kit mit einer 2x20-poligen GPIO-Steckverbinderschnittstelle und einem MIPI-Kameramodul und MIPI-Decoder. Das MIPI-Kameramodul verfügt über einen integrierten Schwingspulenmotor (VCM) zur Steuerung der Brennweite. Benutzer können den Fokus über die I2C-Schnittstelle einstellen. Der 2x20-polige GPIO-Steckverbinder ist die Standard-Erweiterungsschnittstelle, die in den Altera Development Kits der DE-Baureihe weitverbreitet ist. Alle Hauptplatinen mit einem GPIO-Steckverbinder können mit D8M-GPIO verbunden werden. Das Terasic D8M-GPIO-Kit enthält auch eine Kameraerfassung und ein Display-Referenzdesign. Zwei Versionen sind verfügbar, nur RTL Code und Altera VIP in Qsys. Dies ermöglicht es Benutzern, sich schnell mit dem Betrieb des Kameramoduls vertraut zu machen und basierend auf diesen Beispielen benutzerdefinierte Applikationen als Referenz zu entwickeln.

Technische Daten

Standard-Schnittstelle: 2x20 GPIO mit 3,3 V Standard-E/A
MIPI-Kameramodul: ◦Chip P/N: OV8865
Farbfilter-Anordnung: Bayer-Muster
Bildwinkel: 70 Grad
Objektiv-Typ: 1/3,2 Zoll
Pixel: 3264x2448 (8-Megapixel)
Bildfrequenz: maximal 60 Bilder pro Sekunde bei 1408 x 792 Auflösung und 30 Bilder pro Sekunde bei 3268 x 2448 Auflösung
Unterstützt Fokussteuerung
Schnittstelle: MIPI
MIPI-Decoder: ◦Chip P/N: TC358748XBG
MIPI CSI-2-konform
MIPI zu parallelem Anschlusswandler
Unterstützt bis zu 4 Datenleitungen
Gehäusegröße: 73,4x60 mm
