TE Connectivity OJS Miniatur-PCB-Relais

Die OJS Miniatur-PCB-Relais von TE Connectivity sind stromsparende Universal-PCB-Relais mit einer Nennspannung von 10 A/16 A und einer empfindlichen Spule von 200 mW. Diese PCB-Relais bieten eine Durchschlagsfestigkeit von 4.000 Vrms und eine Luft-/Kriechstrecke von 7 mm/11 mm zwischen Kontakt und Spule. Die OJS PCB-Relais verfügen über eine maximale Betriebs-/Freigabezeit von 15 MS/4 ms mit einer Schaltfrequenz von 360 Schaltungen/Stunde. Diese PCB-Relais arbeiten in einem Spulenspannungsbereich von 5 VDC bis 48 VDC und sind in Abmessungen von 18,2 mm x 10,2 mm x 14,8 mm verfügbar. Zu den typischen Applikationen gehören Beleuchtung, Smart-Stecker, Netzteil, Haushaltsgeräte und Industriesteuerung.

Merkmale

  • 1-polig 10/16 A und 1 Form A (NO) Kontaktanordnung
  • Nennspannung von 10 A/16 A mit einer empfindlichen Spule von 200 mW
  • Spulen-Spannungsbereich: 5 VDC bis 48 VDC
  • Schaltfrequenz: 360 Schaltungen/Stunde
  • Spule von 4.000 Vrms zur Kontakt-Durchschlagfestigkeit
  • Maximale Betriebs-/Freigabezeit: 15 ms/4 ms
  • 7 mm/11 mm Luftstrecke/Kriechstrecke
  • Kleine Größe: 18,2 mm x 10,2 mm x 14,8 mm
  • Produkt entsprechend IEC 62368-1

Applikationen

  • Beleuchtung
  • Smart-Stecker
  • Netzteil
  • Haushaltsgeräte
  • Industriesteuerung

Abmessungen (mm)

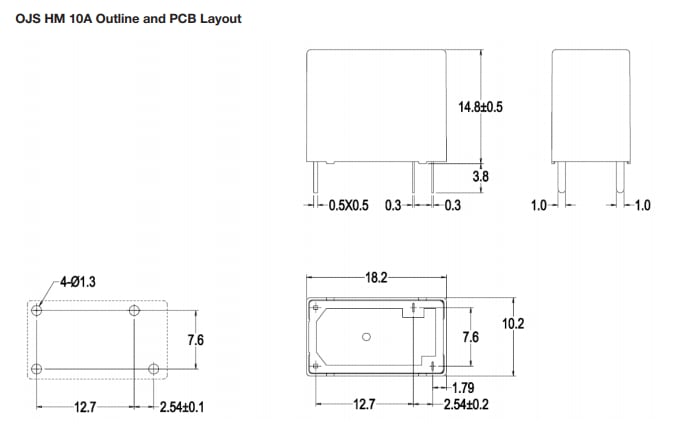

Technische Zeichnung - TE Connectivity OJS Miniatur-PCB-Relais

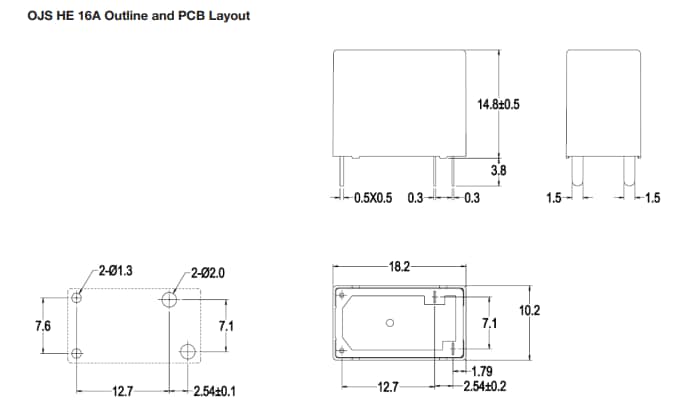

Technische Zeichnung - TE Connectivity OJS Miniatur-PCB-Relais
View Results ( 12 ) Page
Teilnummer Beschreibung Spulenspannung Nenn-Kontaktstrom Spulenwiderstand Spulenstrom Leistungsaufnahme
2071556-6 Allzweckrelais OJS-SS-105HMF,00000 24 VDC 10 A 125 Ohms 40 mA 200 mW
2071556-8 Allzweckrelais OJS-SH-124HMF,00000 24 VDC 10 A 2.88 kOhms 80 mA 200 mW
2071556-4 Allzweckrelais OJS-SS-112HMF, 00000 12 VDC 10 A 720 Ohms 17 mA 200 mW
1-2071556-1 Allzweckrelais OJS-SS-105HEF,00000 5 VDC 16 A 56 Ohms 40 mA 450 mW
1-2071556-2 Allzweckrelais OJS-SH-105HEF,00000 5 VDC 16 A 56 Ohms 40 mA 450 mW
2071556-1 Allzweckrelais OJS-SS-112HEF,00000 12 VDC 16 A 320 Ohms 17 mA 450 mW
2071556-5 Allzweckrelais OJS-SS-124HMF,00000 24 VDC 10 A 2.88 kOhms 80 mA 200 mW
1-2071556-0 Allzweckrelais OJS-SH-124HEF,00000 24 VDC 16 A 1.28 kOhms 80 mA 450 mW
2071556-2 Allzweckrelais OJS-SS-124HEF,00000 24 VDC 16 A 1.28 kOhms 80 mA 450 mW
2071556-3 Allzweckrelais OJS-SH-112HEF,00000 12 VDC 16 A 320 Ohms 17 mA 450 mW
Veröffentlichungsdatum: 2021-06-23 | Aktualisiert: 2022-10-27
