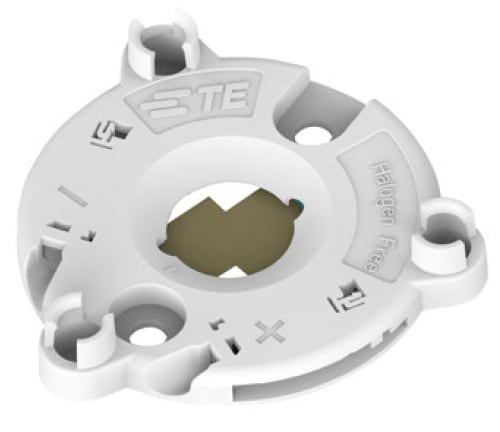

TE Connectivity LUMAWISE ZxL LED-Halterungen
TE Connectivity (TE) LUMAWISE ZxL LED-Halterungen bieten eine lötfreie Verbindung zu Chip-on-Board(CoB)-LED-Arrays und sind zur Entwicklung von Zhaga-konformen Modulen ausgelegt. Diese LED-Halterungen gehören zur Typ-Z-LED-Halterungs-Produktfamilie und verfügen über eine LED-Einrasthalterung, welche die LED in der Halterung während der Montage sichert. Die ZxL LED-Halterungen sind in LED-Board-Abmessungen von 1,35 mm x 13,5 mm, 12 mm x 15 mm, 20 mm x 24 mm, 19 mm x 19 mm und 28 mm x 28 mm verfügbar. Die LUMAWISE ZxL LED-Halterungen werden in Applikationen wie Punktstrahler, Schienenleuchten, Einbauleuchten, Hochregalleuchten, Nachrüstlampen und Wandleuchten verwendet.
Merkmale
- Einsteck-Anschlussmethode zu Draht und Kabel
- Vergoldeter Kontaktsteckbereich
- LED-Einrast-Klemmmechanismus
- Z35L ist für die Verbindung mit LEDiL ELISE-50 ausgelegt
- Z45L ist für die Verbindung mit LEDiL ELISE-70 ausgelegt
- Z50L ist für die Verbindung mit LEDiL ELISE-110 ausgelegt
Applikationen
- Punktstrahler
- Schienenleuchten
- Einbau-Deckenleuchten
- Hochregal-Leuchten
- Leuchten zur Nachrüstung
- Wandleuchten
Technische Daten
- -40 °C bis 105 °C Betriebstemperaturbereich
- Betriebsspannung (VDC): 60 V
- Maximaler Kontaktnennstrom: 3 A
- COB-Substratdicke: 1 mm
Z35L LED-Halterung – Definitionen
Z45L LED-Halterung – Definitionen
Z50L LED-Halterung – Definitionen
View Results ( 6 ) Page
| Teilnummer | Datenblatt | Zum Gebrauch mit | Durchmesser | Länge | Breite | Standardpackungsmenge |
|---|---|---|---|---|---|---|
| 4-2325807-2 |  |
Lumawise Z45 | 19 mm | 19 mm | 19 mm | 20 |
| 4-2213480-1 | |
Lumawise Z50 | 28 mm | 28 mm | 28 mm | 10 |
| 4-2213678-3 | |
Lumawise Z35 | 15 mm | 12 mm | 15 mm | 24 |
| 4-2325807-3 | |
Lumawise Z45 | 19 mm | 19 mm | 19 mm | 20 |
| 4-2213678-5 | |
Lumawise Z35 | 13.5 mm | 13.5 mm | 13.5 mm | 24 |
| 4-2325811-2 | |
Lumawise Z45 | 24 mm | 20 mm | 24 mm | 20 |
Veröffentlichungsdatum: 2020-03-13
| Aktualisiert: 2024-10-11
