TE Connectivity FLIP-N-LOK Wire-to-Board Signalsteckverbinder

Die Wire-to-Board-Signalsteckverbinder FLIP-N-LOK von TE Connectivity bieten eine hochdichte Lösung, die mehrere Signalstiftleisten ersetzen kann und so Platz auf der PCB freigibt. Durch das modulare Design werden der Wirkungsgrad, das Layout und die Ergonomie verbessert. Dank der sicheren Hebel-Verriegelung wird die erforderliche Steckkraft reduziert. Das Gehäuse verfügt über eingebaute Fehlerresistenzelemente, die eine falsche Anschlusseinführung verhindern. Die TE FLIP-N-LOK-Anschlüsse sind für das Wellenlötverfahren geeignet.

Merkmale

  • Modulare Steckverbinder mit hoher Dichte
  • Die Verriegelung über einen Hebel verbessert die Ergonomie
  • Polarisierung am Gehäuse
  • Anschlussbelegung für fehlerminimierende Montage
  • Passt zu PCBs mit einer Standarddicke von 1,57 mm
  • Geeignet für Wellenlötverfahren (Spitzentemperaturbereich 255 °C – 270 °C, Dauer 2–5 s)

Applikationen

  • Große Haushaltsgeräte
  • Automatisierung und Steuerung
  • HVAC-Steuerungssysteme
  • Batteriemanagementsysteme
  • Industriemaschinen
  • Medizinische Bauteile

Technische Daten

  • Maximaler Nennstrom: 2,8 A
  • 50 VDC max. Nennspannung
  • Drahtbereich
    • 22AWG = 3 A
    • 24AWG = 2,5 A
    • 26AWG = 2 A
    • 28AWG = 1,5 A
  • Mittelachse: 2,5 mm
  • Max. Steckkraft: 45 N
  • 10 Max. Steck-/Trennzyklen
  • -30 °C bis +105 °C Betriebstemperaturbereich
  • Kontakte aus Kupferlegierung
  • UL 94 V-0 Steckverbinder und Hebel
  • UL 94 V-2 Positionssicherung der Steckverbinder (TPA)
  • EIA 364

Weitere Ressourcen

Steckverbinderdiagramm

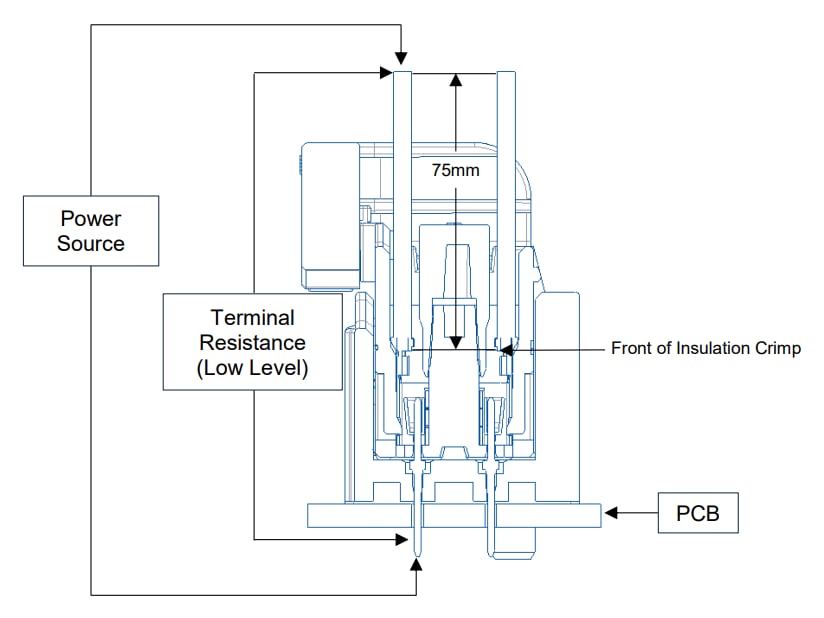

Applikations-Schaltungsdiagramm - TE Connectivity FLIP-N-LOK Wire-to-Board Signalsteckverbinder

Verwandte Steckverbinder

TE Connectivity Ultra Niedriges Profil Flip-Top-FPC-Steckverbinder

Verfügen über ein extrem flaches, Platz sparendes Design mit niedrigem Profil und 0,3 mm- und 0,5 mm-Rastermaßen.

Learn Moreüber TE Connectivity Ultra Niedriges Profil Flip-Top-FPC-Steckverbinder View Productsverwandt mit TE Connectivity Ultra Niedriges Profil Flip-Top-FPC-Steckverbinder
View Results ( 7 ) Page
Teilnummer Datenblatt Beschreibung
2395224-1 2395224-1 Datenblatt Sockel & Kabelgehäuse 40P GI2.5, RECEPTACLE ASSY, FLIP-N-LOK
2395224-2 2395224-2 Datenblatt Sockel & Kabelgehäuse 20P GI2.5, RECEPTACLE ASSY, FLIP-N-LOK
2395225-1 2395225-1 Datenblatt Sockel & Kabelgehäuse 40P GI2.5, HEADER ASSEMBLY, FLIP-N-LOK
2395225-2 2395225-2 Datenblatt Sockel & Kabelgehäuse 20P GI2.5, HEADER ASSEMBLY, FLIP-N-LOK
2395226-1 2395226-1 Datenblatt Sockel & Kabelgehäuse 40P GI2.5, TPA, FLIP-N-LOK
2395226-2 2395226-2 Datenblatt Sockel & Kabelgehäuse 20P GI2.5, TPA, FLIP-N-LOK
2232557-2 2232557-2 Datenblatt Klemmen NEW GI2.5 REC. CONTACT, SN, LUBRICATED
Veröffentlichungsdatum: 2025-08-04 | Aktualisiert: 2025-08-14
