TE Connectivity 3560 Dickfilmwiderstände

TE Connectivity 3560 Oberflächenmontierbare (SMD) Dickfilmwiderstände sind Hochleistungsbauteile, die über eine Nennleistung von 6 W bei 70 °C verfügen und in einem 4527-Gehäuse untergebracht sind. Die 3560 SMD-Widerstände von TE sind mit der 3522-3-W-Baureihe vergleichbar und werden über einen Betriebstemperaturbereich von -55 °C bis +155 °C betrieben. Die Baureihe bietet einen Widerstandsbereich von 1 Ω bis 10 ΩM und eine maximale Betriebsspannung von 300 V.

Merkmale

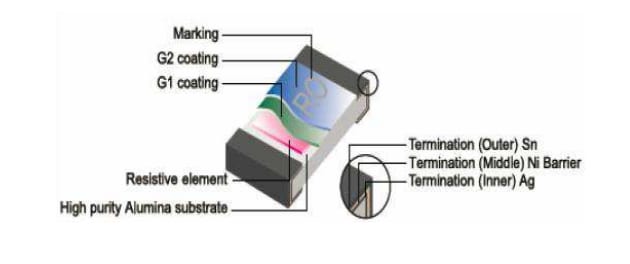

Anschlussausführung: mattes Zinn (Sn) über Nickel-Barriere (Ni)
Nennleistung bei 70 °C: 6 W
Widerstandsbereich: 1 Ω bis 10 ΩM
Widerstandstoleranz: ±1 %, ±5 %
Mit der 3522-Baureihe eng verwandt
Temperaturkoeffizient des Widerstands (TCR)
- 1 Ω bis 10 Ω ≤ ±200 PPM/°C
- 10,1 Ω bis 10 MΩ ≤ ±100 PPM/°C
Maximale Betriebsspannung: 300 V
Maximale Überlastspannung: 600 V
Spannungsfestigkeit: 600 V
Betriebstemperaturbereich: -55 °C bis +155 °C
Gehäusegröße: 4527
