TDK InvenSense IIM-4623x 6-Achsen-MotionTracking®-MEMS-Bauteile
TDK InvenSense IIM-4623x SmartIndustrial™ 6-Achsen-MotionTracking® -MEMS-Bauteile kombinieren mehrere 3-Achsen-Gyroskope und 3-Achsen-Beschleunigungsmesser in einem einzigen Hochleistungsbauteil. Die 6-Achsen-Industrie-IMUs bieten Gyroskop-Vorspannungsinstabilitäten von 1,9°/Std. (IIM-46234) oder 4,1°/Std. (IIM-46230), Fehlertoleranz und präzise Zeitstempelfunktionen von Mikrosekunden. Mit ihren äußerst rauscharmen Sensoren gewährleisten die IIM-46234 und IIM-46230 auch unter extremen Umgebungsbedingungen präzise Messungen. Die IIM-4623x Bauteile von TDK InvenSense werden in einem Spannungsbereich von 3,0 V bis 3,6 V und einem Temperaturbereich von -40°C bis +85°C betrieben.
Merkmale
- Die proprietäre SensorFT™-Funktion (Fehlertoleranz) von TDK bietet integrierte Redundanz und Frühwarnung
- Niedrige Instabilität der Vorspannung
- Geringe Offset- und Empfindlichkeitsschwankungen über den Temperaturbereich
- Stoßfestigkeit (2.000 g Überlebensfähigkeit) und Vibrationsfestigkeit
- Ausgabe der Werte für drei Achsen, Deltawinkel und Delta-Geschwindigkeit
- Genaue Zeitstempel, die auf UTC-Zeitstempel eingestellt sind und mit einem externen PPS-Impuls synchronisiert werden können
- Betriebstemperaturbereich: -40 °C bis +85 °C
- Werkskalibrierung von Bias, Empfindlichkeit, Fehlausrichtung und G-Empfindlichkeit über den Temperaturbereich
- Dynamische Korrektur des Ausgangs von Beschleunigungsmesser- und Gyroskopmessungen mit benutzerkonfigurierten Bias-, Empfindlichkeits- und Fehlausrichtungswerten, die im Bauteil gespeichert sind
- Gyroskop-Optionen
- 3-Achsen-Gyroskop mit FSR von bis zu ±2.000 °/Sek., 4,1 °/Std. (typisch) Vorspannungsinstabilität (IIM-46230)
- 3-Achsen-Gyroskop mit FSR von bis zu ±480 °/Sek., 1,9 °/Std. (typisch) Vorspannungsinstabilität (IIM-46234)
- 3-Achsen-Beschleunigungsmesser mit FSR von bis zu ±8 g
- Temperatursensor mit Digitalausgang
- Programmierbare digitale Filter
- Integrierter MEMS-Oszillator für einen genauen Zeitstempel
- PPS-/externer Sync-Eingang für Taktkorrekturen
- UART oder SPI-Host-Schnittstelle
- Einzelversorgungsbetrieb: 3,0 V bis 3,6 V
- RoHS-konform und umweltfreundlich
Applikationen
- Landwirtschafts- und Baumaschinen
- Navigation
- Plattformstabilisierung
- Asset-Tracking
- Robotik
- Industrieautomatisierung
- Vermessungsgeräte

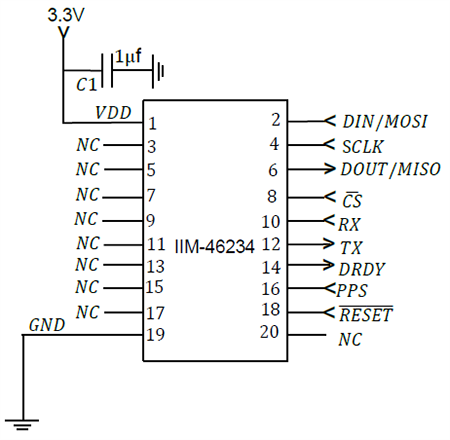

Typische Anwendungsschaltung
