EPCOS / TDK EMV-Filter

EPCOS/TDK EMV-Filter-Designs erfüllen die Anforderungen der geltenden Rechtsvorschriften und Grenzwerte in verschiedenen Anwendungsfällen. TDK Elektronik bietet eine große Auswahl anspruchsvoller EMC-Komponenten für Strom-, Signal- und Steuerleitungen von EPCOS. Elektromagnetische Verträglichkeit (EMC) bedeutet die Fähigkeit der Ausrüstung in der elektromagnetischen Umgebung zufriedenstellend zu funktionieren, ohne dass andere Geräte in dieser Umgebung elektromagnetischen Störungen ausgesetzt sind. Die elektromagnetische Verträglichkeit ist unverzichtbar in heutigen Produkten und EMC-Komponenten sind eine entscheidende Voraussetzung, um dies sicherzustellen.

Applikationen

Industrial
- Laboratory equipment
- Ventilation systems
- Elevators
- Lasers
- Tooling machines
- Conveyor systems
- Solar and wind power
- EV fast charging stations

Major domestic appliances
- White goods
- Small pumps
- Small PV
- Car wall boxes
Small domestic appliances
- Inductive cookers
- Battery chargers
- PCs

EMC-Diagramm

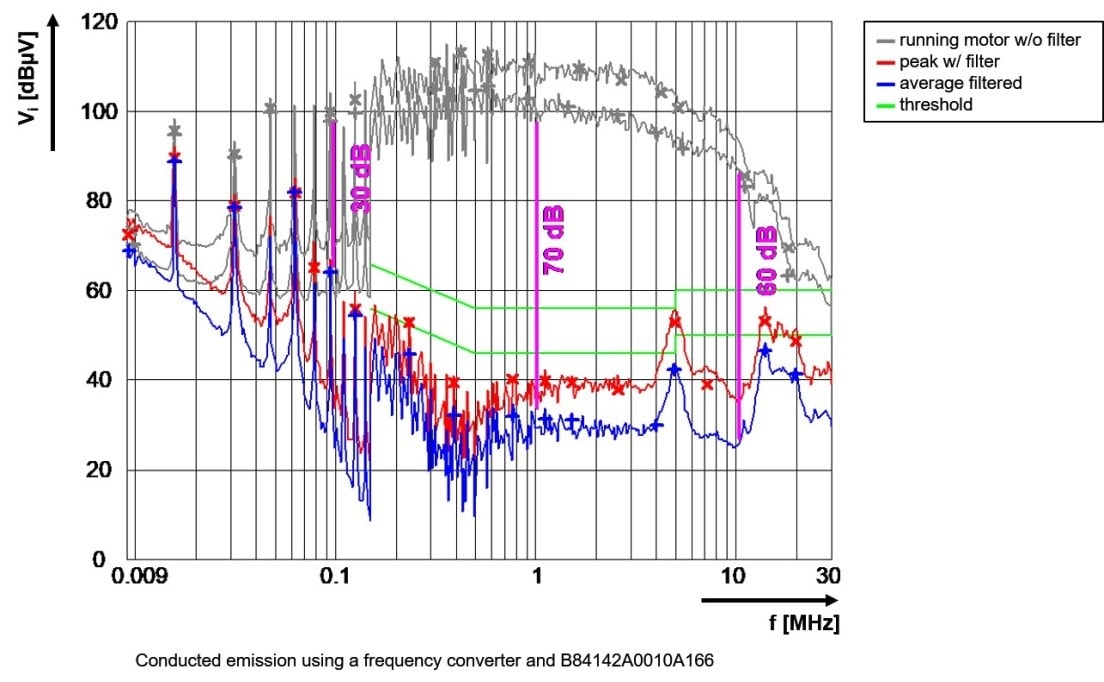

Leistungsdiagramm - EPCOS / TDK EMV-Filter

Die folgende Kurve zeigt eine typische EMV-Messung und wie EMV-Filter dazu beitragen, den erforderlichen Standard zu erfüllen. Wenn der Motor am Frequenzwandlerausgang betrieben wird, befindet sich die Störspannung (graue Linien) weit über dem zulässigen Grenzwert (grüne Linien). Wenn, wie in diesem Beispiel, ein Filter mit zwei Leitungen von EPCOS am Eingang des Frequenzwandlers hinzugefügt wird, dann werden die Eigenschaften bis auf 70 dB (rote und blaue Linie) erweitert und die Grenzwerte gemäß EN61800-3 erreicht.
